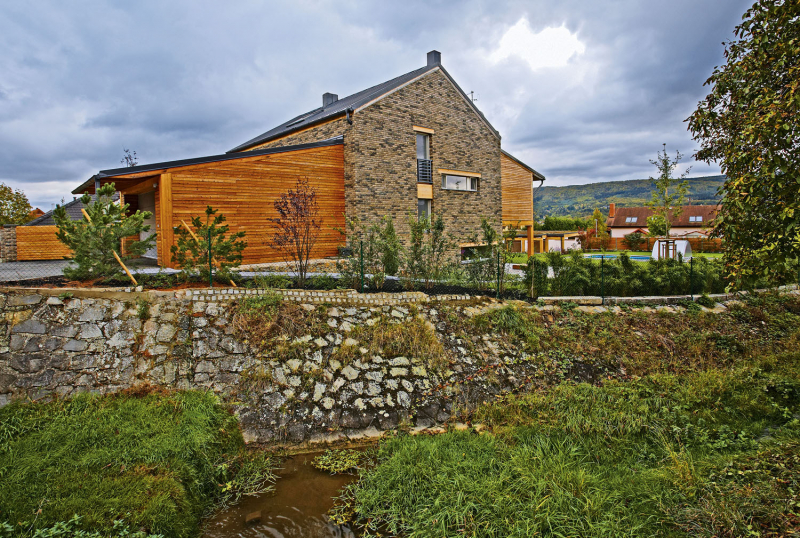

Základní dispoziční rozvrh do značné míry předurčila situace na mírně svažité parcele, vymezené na severní a na jižní straně klidnými příjezdovými komunikacemi a na západě potokem. Hlavní vstup do domu vede ze severní strany, v dolní části při jižní hranici pozemku našlo místo samostatné kryté garážové stání pro dva automobily, relaxační zahrada a bazén.

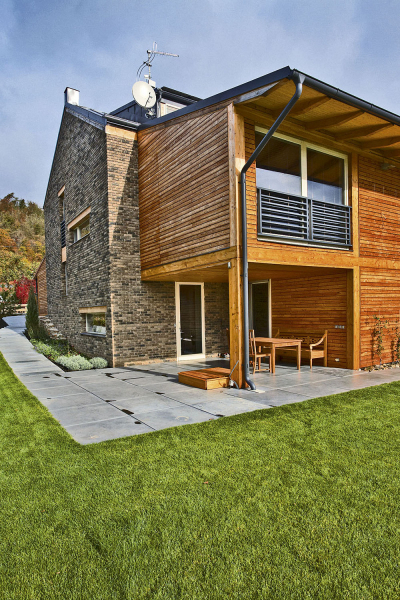

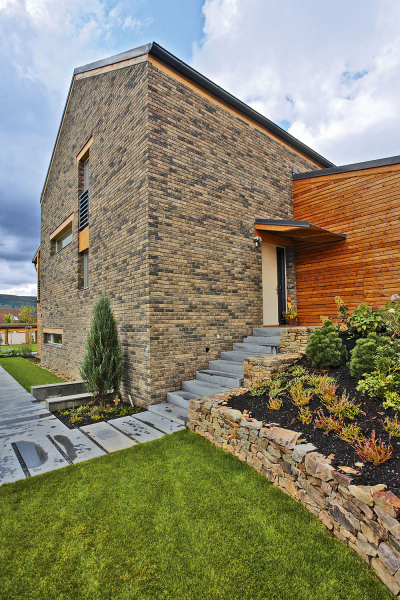

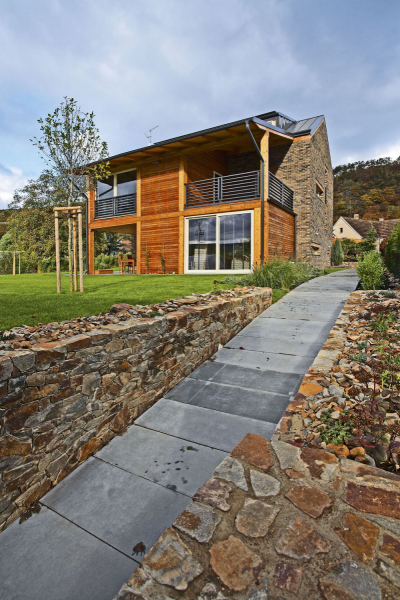

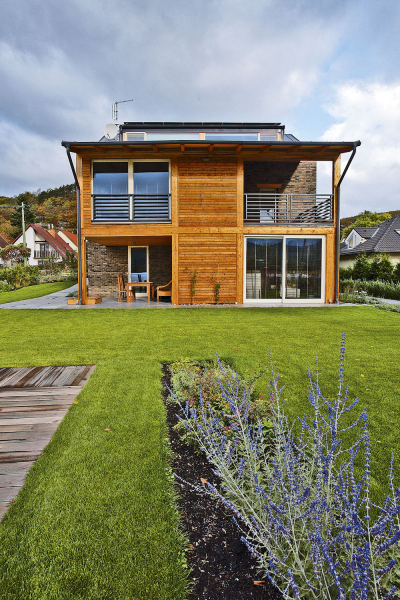

Dům se skládá z hlavní dvoupodlažní zděné části s podkrovím, zastřešené sedlovou střechou, a dvou dřevěných přístaveb s pultovými střechami. Na severní straně je přistavěna přízemní hobby místnost k dvoupodlažní obytné části s terasami na jižní straně. V návaznosti na sklon terénu je dispozice rozdělena středovou nosnou stěnou na dvě poloviny navzájem výškově posunuté o půl podlaží. Vstupní partie tak plynule navazuje na úroveň horní přístupové komunikace, zatímco jižní část přízemí (společný obytný prostor s kuchyní a jídelnou) se ocitá v jedné rovině se zastřešenou obytnou terasou a zahradou.

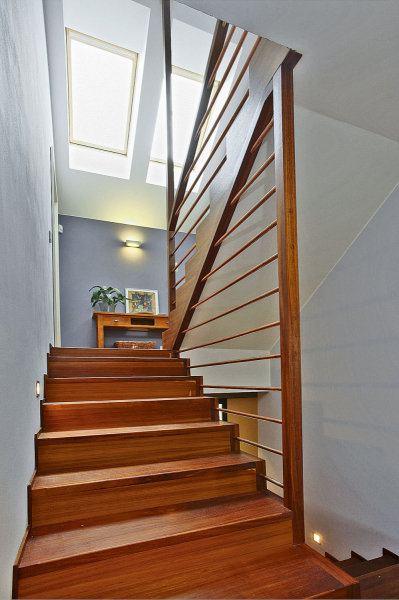

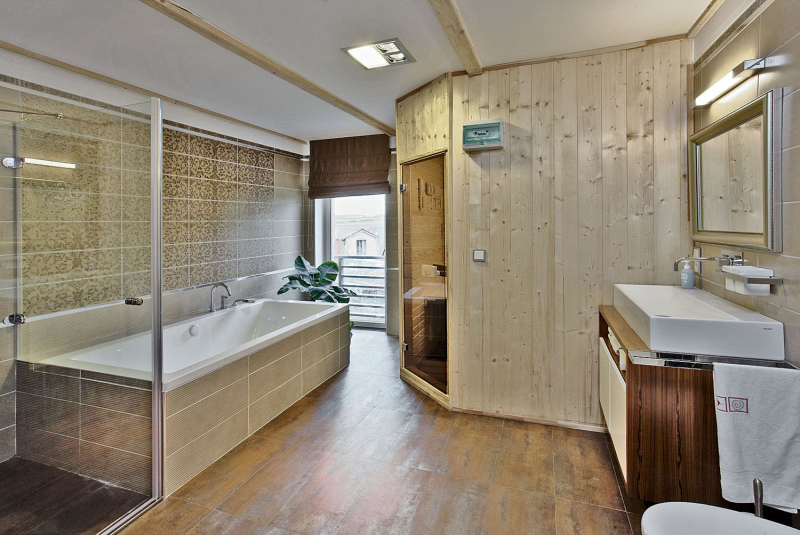

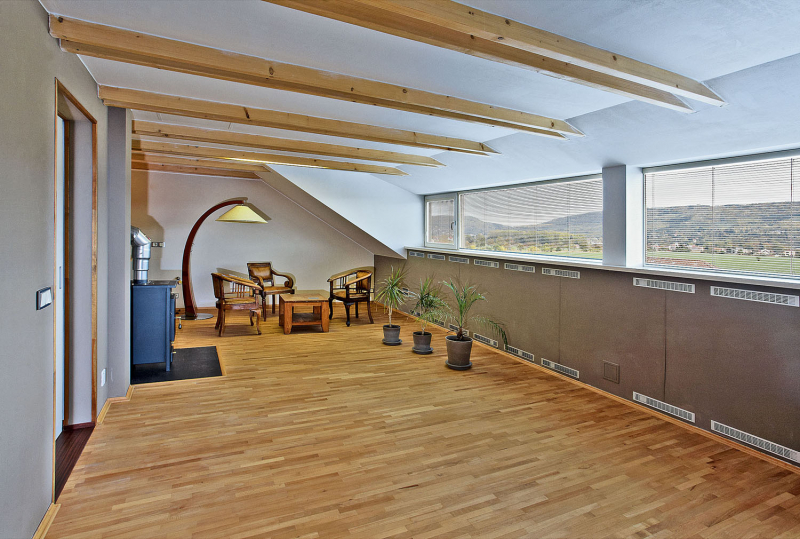

V horních podlažích se nacházejí ložnice, dětské pokoje a příslušné sociální zázemí, v podkroví je prostorná pracovna a herna pro děti s pásovým oknem rámujícím impozantní panoráma kopcovité krajiny. Otevřené středové schodiště spojuje celý vnitřní prostor domu v jeden celek, obytný prostor se tak po vzoru vil Adolfa Loose či architektů hnutí Bauhaus rozšiřuje do všech vnitřních úrovní.

Bez improvizace není architektury

Zatímco někteří stavebníci budují své dílo podle typových projektů, v nichž je vše stanoveno předem od konstrukce až po umístění každé zásuvky a vypínače, tato stavba prošla pod vedením architekta vývojovým procesem s řadou změn.

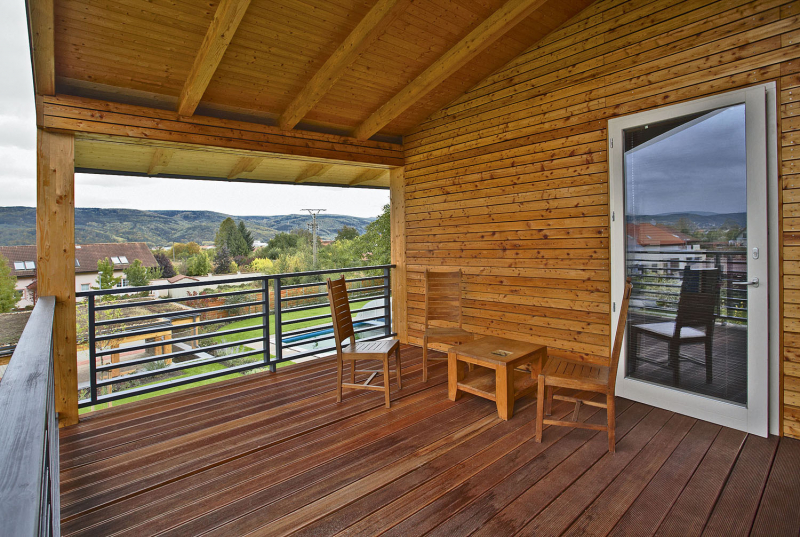

„Některé problémy se objeví až přímo na místě při výstavbě a některé možnosti vás také napadnou až během realizace,“ vysvětluje architekt Tomáš Klanc. „Touto cestou například přibyly suterén a pracovna v podkroví, širokoúhlý výhled z půdního prostoru by totiž bylo škoda nevyužít. Také jsme přemístili terasu u obývacího pokoje, takže na ni není vidět od sousedů. V průběhu stavby jsme optimalizovali a upravovali některá konstrukční řešení. Společně s klienty nás bavilo vymýšlet zajímavé detaily, které udělají z domu unikát.“ Tyto detaily objevíme jak na fasádě (například funkční dřevěné překlady v režné obezdívce), tak v interiéru (průběžné schodišťové zábradlí z horizontálních měděných trubek) či v samotné konstrukci.

Z vlastní hlavy, vlastníma rukama

Proces stavby domu dospěl ke zdařilému výsledku díky velkému osobnímu nasazení otce majitele stavby, značnou část stavebních prací prováděli majitelé svépomocí. „Díky tomuto postupu, s najatými místními řemeslníky a pod dohledem architekta, se nám podařilo dosáhnout dobré kvality provedení za přijatelnou cenou. S jedním generálním dodavatelem bychom tak velký dům v takovém poměru kvality a ceny nepostavili. Díky úsporné svépomocné organizaci zbyly prostředky na půdní vestavbu, bazén a nadstandardní vybavení domu s kvalitními podlahami, povrchovými úpravami a zařizovacími předměty,“ vysvětluje pán domu.

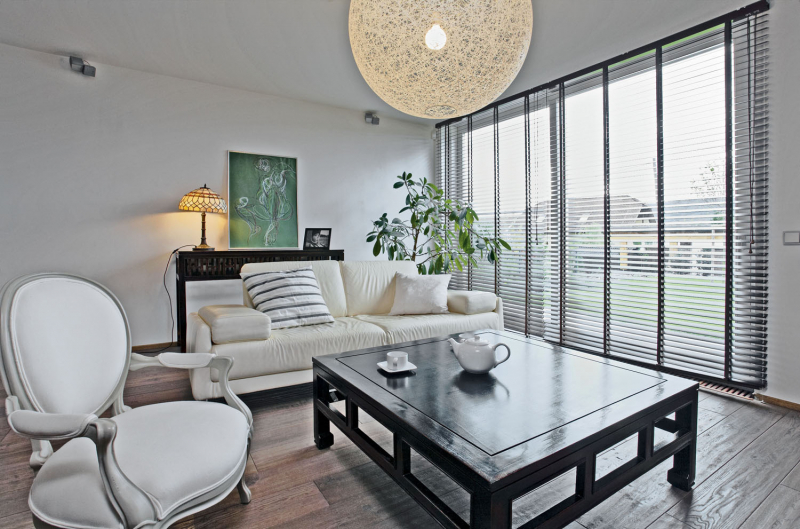

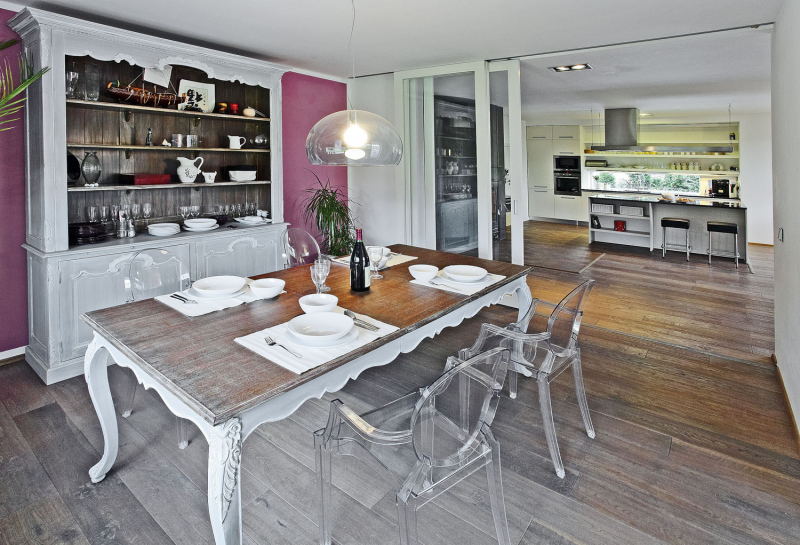

Interiér z téhož autorského rukopisu dotváří stylově pestrý, výrazně intimní charakter bydlení. Zařízení se skládá z vestavěných prvků (šatní skříně, schodiště, knihovna, kuchyňská linka atd.) a solitérů. Z velké části bylo vyrobeno na zakázku podle návrhů Tomáše Klance, některé kusy sem dorazily až z daleké Indonésie. Teakový nábytek s etnickými prvky, stejně jako patinovaná neobarokní jídelna komunikují s účelným vybavením z lakovaných MDF desek a dalších moderních materiálů, což dodává domácnosti nezaměnitelný punc individuality.

Text: Jitka Pálková
Foto: Jana Labuťová, Jiří Vaněk

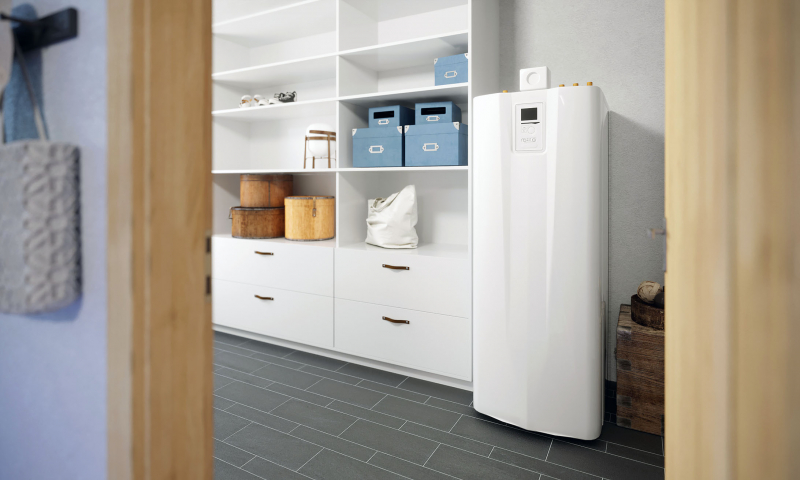

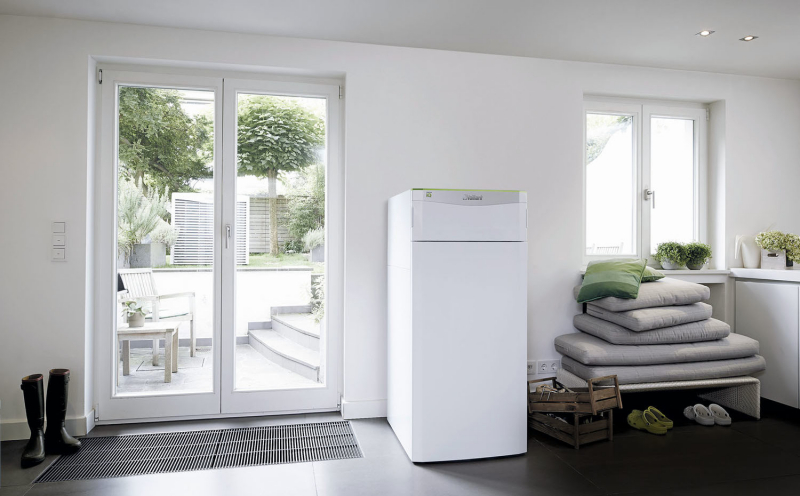

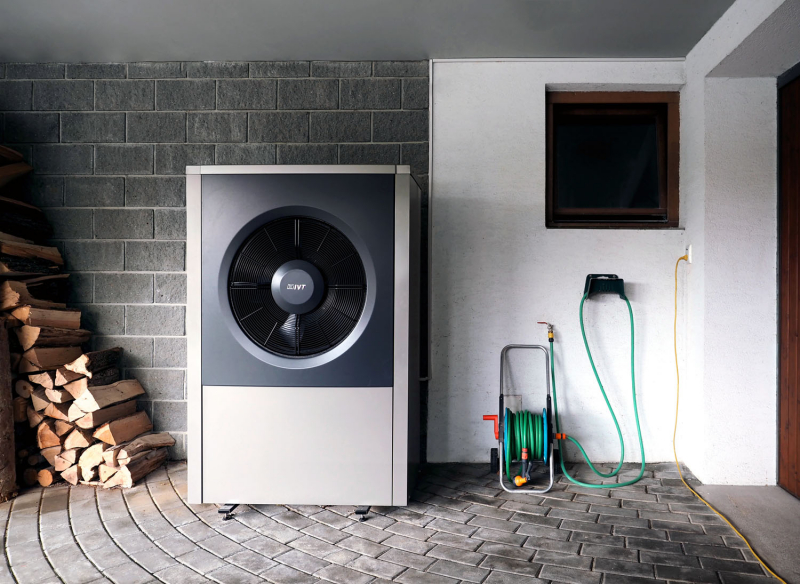

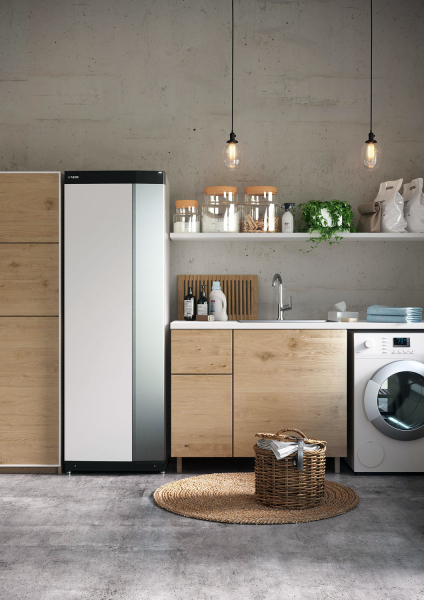

Tepelné čerpadlo především patří mezi univerzální zdroje energie. Ať už máte prvorepublikovou vilu, rodinný dům, bytový dům nebo nízkoenergetickou stavbu, vždy je k dispozici vhodné tepelné čerpadlo s požadovaným výkonem, které zvládne dům podle potřeby vytopit nebo ochladit, a navíc vždy zajistí horkou vodu v koupelně.

První a nejdůležitější volbou je výběr typu čerpadla. Podle způsobu získávání tepla se dělí na systémy voda/voda, země/voda, vzduch/ voda a vzduch/vzduch. Při volbě musíte zvážit řadu faktorů – vhodnost použití v dané budově, místní podmínky (např. dostupnost vody/vrtu, nebo prostor pro položení zemního kolektoru), dobu instalace a samozřejmě i cenu. Konkrétní typ proto vybírejte ve spolupráci s odborníky. Nejoblíbenější volbou posledních let, zvláště pokud čerpadlo používáte i pro ohřev teplé užitkové vody, jsou tepelná čerpadla vzduch/voda, která nabízejí ideální poměr cena/výkon.

Výkon čerpadla

Pro volbu správné jednotky jsou důležité informace o samotné stavbě. Stěžejní z hlediska výkonu je tepelná ztráta objektu, kterou například u nových budov najdete na energetickém štítku. Podle tepelné ztráty se určí základní výkon jednotky pro vytápění, a následně se zohlední další okolnosti – např. ohřev teplé užitkové vody, vytápění bazénu, v létě chlazení atd. a proč se zaměřujeme na tepelnou ztrátu? Je to logické – dům se ztrátou 10 kW čerpadlem o výkonu 7 kW zkrátka nevytopíte.

U starších budov často dokumentace chybí, ovšem i v tomto případě se lze k stěžejním informacím dostat. Například Panasonic zdarma nabízí software Aquarea Designer, který umožňuje provést výpočet s využitím základních údajů (obytná plocha nebo stáří objektu, obestavěný prostor v m3, plocha oken, obvodové zdivo – materiál, složení atd., typ zastřešení…).

Parametry čerpadla

Při výběru čerpadla je určující nominální výkon jednotky, ten současně udává maximální výkon jednotky při přesně stanovených podmínkách – venkovní teplotě a teplotě topné vody. V průběhu roku se samozřejmě mění teplota vzduchu, a tím dochází ke změně parametrů, i když příkon zůstává stejný.

V nabídce významných značek ale najdete čerpadla zvlášť navržená pro vysoký výkon, která sice mají menší efektivitu, ale můžete je nasadit i v horských podmínkách. Dalšími důležitými parametry jsou topné faktory COP a EER, které udávají účinnost čerpadla v režimech topení, resp. chlazení. Topný faktor COP uvádí, kolikrát více energie systém vyprodukuje na dodanou jednotku elektrické energie za určitých, výrobcem přesně stanovených ideálních podmínek.

Pozor, u jednotlivých výrobců či typů se tyto podmínky liší, někteří mají tendenci je „idealizovat“, proto ve vlastním zájmu vždy podrobně sledujte technické informace konkrétního výrobku!

Také čtěte: Tepelné čerpadlo: Vyplatí se, či nikoli?

Celoroční provoz

Z hlediska celoročního provozu jsou pro uživatele mnohem zajímavější a důležitější parametry zvané SCOP (průměrný sezonní topný faktor) a SEER. Jedná se o výpočet z celoroční produkce tepla (při standardizovaných provozních a klimatických podmínkách), který zahrnuje změny podmínek (venkovních teplot) v průběhu celého roku. Podle evropské směrnice ovšem mohou výrobci pracovat s mezními hodnotami v rozpětí od -2 °C do -10 °C. SCOP se tedy může mezi modely o stejném příkonu lišit podle toho, jakou hodnotu pro měření výrobce zvolil.

Prodejce by vám měl být tedy schopen poskytnout informaci o tom, jakou teplotu topné vody garantuje a při jaké venkovní teplotě měření proběhlo. Obvykle se jedná o teploty 0 °C, -5 °C nebo -10 °C.

Ovládání a regulace

Při nákupu se zajímejte o to, jakým způsobem je regulována rychlost průtokového čerpadla. Tedy kolik rychlostí je možné nastavit, či zda je například použito kontinuální měření s automatickou regulací. Automatická regulace ovlivňuje rychlost proudění kapaliny v trubkách a zajišťuje rovnoměrnou distribuci tepla a přesné udržování teplot v místnostech.

Čerpadla se liší i řadou přidaných funkcí. Ty sice zvyšují cenu, ale významně zlepšují uživatelský komfort. Jde zejména o týdenní programovací časovače, noční režim, automatický restart při výpadku proudu, dálkové ovládání, možnosti napojení na systém chytrého domu, monitoring přes internet apod.

Abeceda tepelných čerpadel: 1. část – 2. část

Nízké provozní náklady

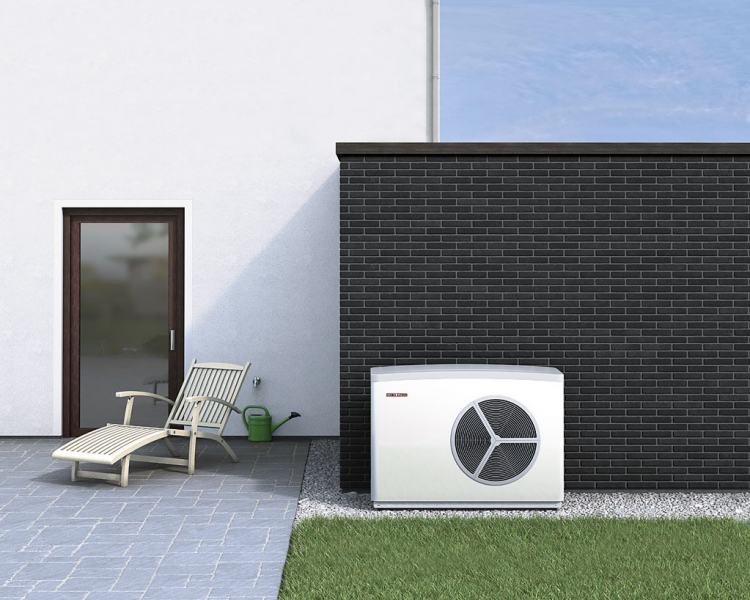

Nízké provozní náklady vycházejí ze samotného principu tepelného čerpadla, kdy venkovní jednotka odebírá energii okolnímu prostření (vzduchu, vodě) a převádí ji prostřednictvím hydraulického modulu do topného systému. Tepelné čerpadlo, které je poháněno elektrickou energií, dokáže z venkovního prostředí odebrat energii v řádu několikanásobku svého příkonu. Jak je tepelné čerpadlo v tomto ohledu účinné, udává výše zmíněný faktor COP.

Navíc pro provoz čerpadla se tradičně využívají zvýhodněné tarify elektrické energie (D56d), kdy elektřinu v nízkém tarifu můžete odebírat až 22 hodin. Ve srovnání s elektrickými přímotopy (tarif D45d – 20 hodin) mají tepelná čerpadla nižší cenu za kWh i delší dobu využití tarifu. V praxi tak můžete dosáhnout až 2,5krát nižších ročních provozních nákladů než např. u přímotopů.

Uživatelský komfort

Výše nákladů na provoz čerpadla je srovnatelná s vytápěním hnědým uhlím nebo štěpkou. Na rozdíl od těchto systémů však nemusíte doplňovat palivo – byť by to bylo jednou za den – což majitelé jistě ocení.

Související článek: Tepelná čerpadla umí topit i chladit

Text: Adam Krejčík, foto: archiv

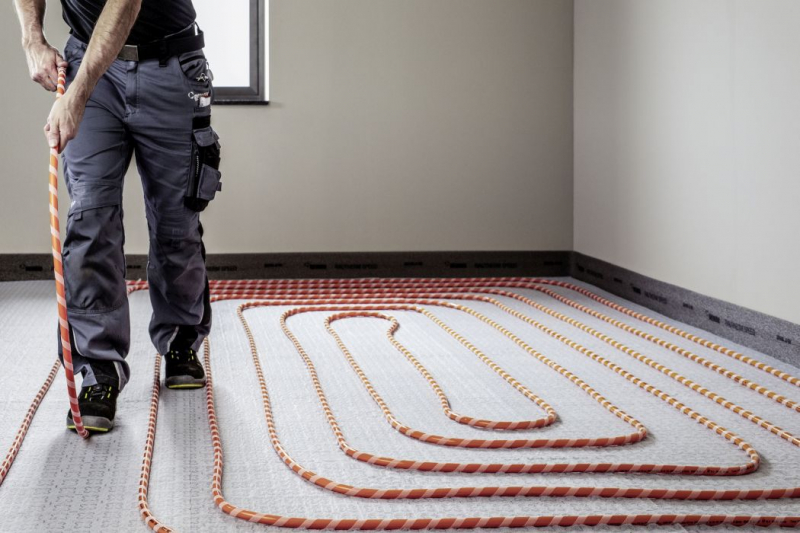

Rovnoměrná teplota v celé místnosti

Určitě moc dobře znáte nerovnoměrnost klasických otopných systémů s radiátory – významně vyšší teplota v jejich okolí, teplejší vzduch u stropu, studenější u nohou a v neposlední řadě i nepříjemné víření prachu v důsledku neustálého koloběhu vzduchu (teplý se ochladí a padá dolů, kde se ohřeje a stoupá nahoru). Vyloučení těchto nešvarů je právě jeden z největších benefitů podlahového vytápění. Protože v místnosti vytápí sálavým způsobem celá podlaha, teplo je všude rovnoměrné. Neexistuje zima od nohou, což pro mnoho uživatel bývá nejnepříjemnější problém, kvůli kterému se obvykle interiér zbytečně přetápí.

Navíc má otopná voda v podlahovém vytápění mnohem nižší teplotu (proto používáme označení nízkoteplotní systém) a tak spotřebujeme menší množství energie k jejímu ohřátí. Velkou výhodou teplovodních „podlahovek“ je i možnost velkoplošného chlazení v létě, které eliminuje nepříjemné vedlejší účinky klimatizace (proud studeného vzduchu nebo přesoušení interiéru).

Variabilní prostor a větší čistota

Protože je systém podlahového vytápění kompletně skrytý pod podlahou, z interiéru zmizí všechny omezující radiátory. Výrazně lépe se tak rozmisťuje nábytek, navíc nepřijdeme o cenný prostor. Radiátory jsou také věčné lapače prachu, uvnitř kterých se rády usazují a množí nepříjemné bakterie.

Kvalita je základ

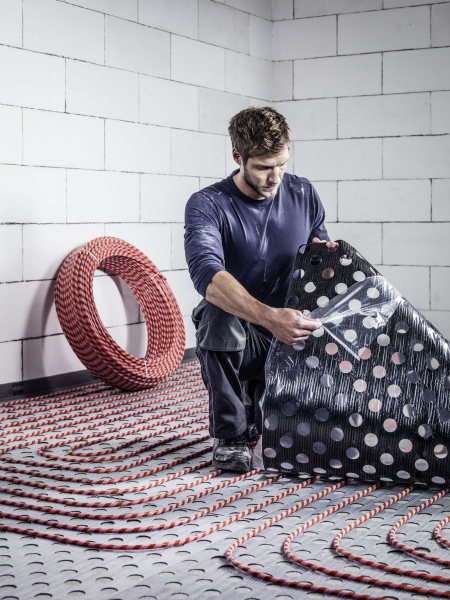

Právě proto, že je podlahové vytápění skryté pod podlahou, jeho porucha znamená velmi nepříjemný problém, který s sebou nese nemalé investice, nehledě na stavební zásahy. Proto by měl být kladen důraz na výběr kvalitního systému. Trubky REHAU jsou vyrobené ze síťovaného polyethylenu PE-Xa nejvyšší kvality, který patří k absolutní špičce. Díky tomu mají životnost až 100 let, odolnost proti nízkým i vysokým teplotám a hlavně odolnost vůči mechanickému poškození na stavbě, při které dojde nejčastěji k poškození části systému. Inovativní způsob pokládky navíc dokonale eliminuje možná montážní pochybení.

Chytrý termostat s řízením na dálku

Jak už jsme zmiňovali v úvodu, velmi důležitá je především vhodná regulace. Podlahové vytápění RAUTHERM od firmy REHAU využívá termostat NEA SMART 2.0, který dokáže ovlivnit teplotu i vlhkost a inteligentně řídí zdroj tepla (či chladu) a rozděluje topný výkon mezi jednotlivé zóny dle potřeby. Jedná se už o druhou generaci termostatů vybavenou inteligentními programy, snadným ovládáním a především možností regulovat systém na dálku pomocí chytrého telefonu. I to je totiž jedna z možných úspor zejména ve chvíli, kdy se vracíme domů každý den v jinou hodinu.

Co říci závěrem? Oproti radiátorům uspoří teplovodní podlahové vytápění 20 až 30 % nákladů. Navíc REHAU poskytuje na svůj systém nadstandardní záruku 10 let.

Více na kvalitnipodlahovka.cz nebo www.rehau.cz

Zdroj: Marketingové sdělení

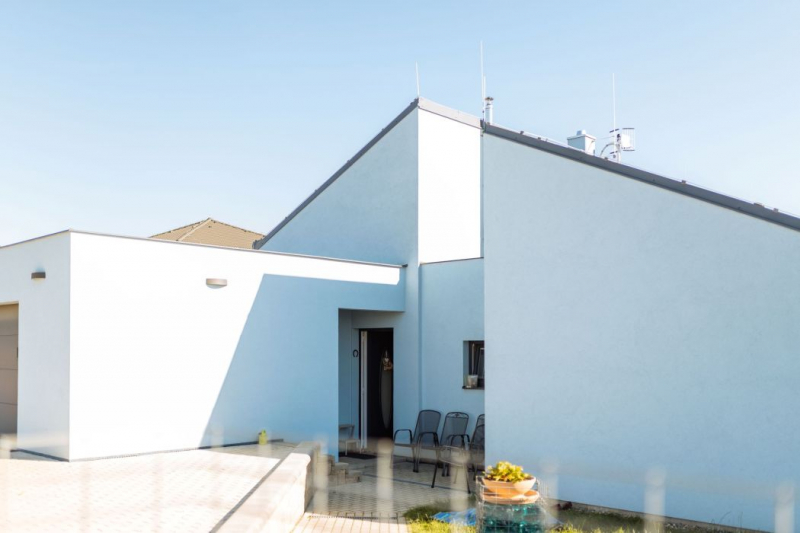

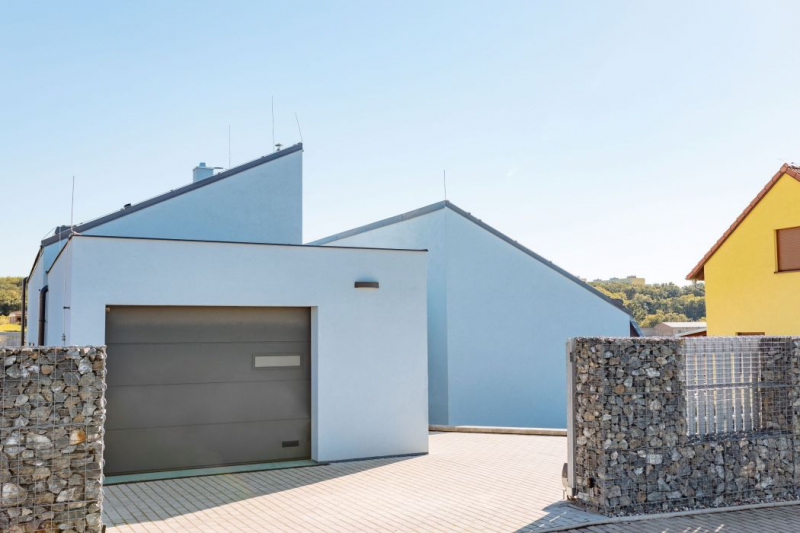

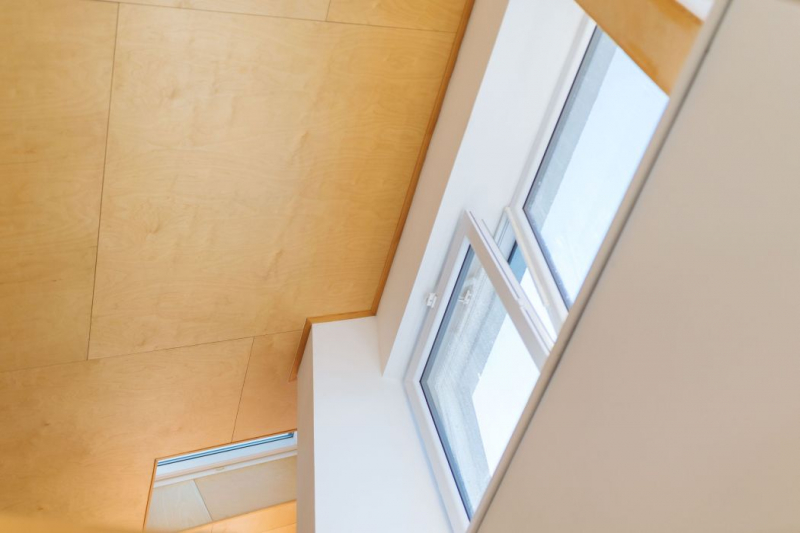

„Nejprve mě oslovilo místo pro výstavbu – Kokořínsko se mi líbí výhledem na České středohoří, zároveň máme velmi dobře dostupnou Prahu. Představoval jsem si menší dům s atriem a volnou dispozicí. Reálnou podobu tomu vtiskl architekt Radek Toman. Našli jsme společnou řeč, možná je to i tím, že oba pocházíme s jižních Čech. Protože jsem pracovně vytížený a rád nechávám práci na těch, kteří jí rozumí, svěřil jsem mu kromě návrhu také realizaci mého domu,“ uvádí ke vzniku projektu pan Martin, majitel. „Jedním z požadavků bylo také to, aby stavba byla úsporná a kvalitní, konkrétní řešení už jsem pak nechal na architektovi, který se postaral o celý průběh,“ doplňuje.

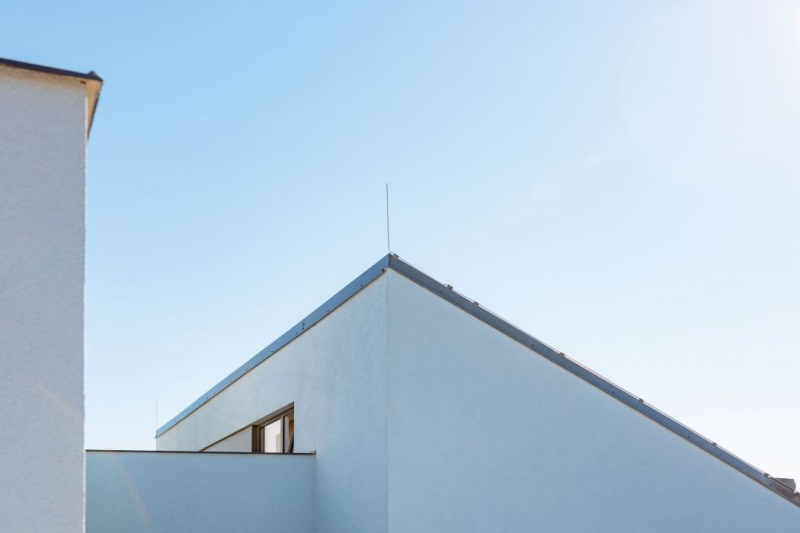

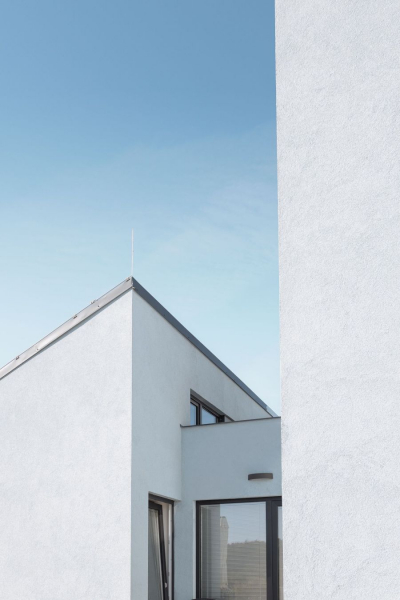

Architekt s ohledem na atypičnost svého řešení zvolil jako stavební materiál pro obvodové zdivo Ytong tloušťky 375 mm. „Projekčním i stavebním důvodem byla přesnost zdění tohoto materiálu, snadné drážkování rozvodů a také to, že stačí pouze stěrkové omítky,“ vysvětluje architekt. V části, kde jsou bloky se šikmou střechou spojeny plochostropým partem, je použit stropní systém Ytong Ekonom. Jeho výhodou v projektu bylo nejen to, že má naprosto shodné vlastnosti s obvodovým zdivem a přispívá tak k homogenitě stavby, ale také jednoduchá montáž.

Poměrně vysoké nároky na stavební materiál kladl požadavek dosáhnout co nejlepších tepelněizolačních vlastností u členité stavby. Jako optimální řešení architekt navrhl systémové zateplení od téhož výrobce, minerální desky Multipor. Díky jejich použití dosáhne stavba mimořádně úsporných hodnot, oproti jiným zateplovacím systémům však vyniká delší životností a také napomáhá vytvářet vhodné vnitřní klima budovy. Porézní materiál alkalického složení zamezuje růstu plísní a reguluje také vlhkost v budově.  „Na tomto řešení jsem ocenil, že jsme nemíchali různé dodavatele, vybrali jsme materiál od jednoho výrobce a myslím, že v tomto se investice do kvality domu vyplatila,“ uvádí majitel pan Martin.

Na otázku, co by příště možná udělal jinak, odpovídá: „Možná bychom potřebovali o něco větší dům, trochu jsme se rozrostli. Na stranu druhou jsem rád, že jsme pořád pohromadě. Myslím si, že věci se mají řešit společně a u jednoho stolu, a právě to v našem domě prožíváme, žijeme ve společném prostoru většinu dne, “ říká Martin.

Popis stavby:
Velikost pozemku 745 m²
Zastavěná plocha 120 m²
Autor projektu: Ing. arch. Radek Toman
Prováděcí firma: Toman Stavební s.r.o.
