Rodinný dům s ateliérem je pro Lukáše Větrovce dlouhodobý projekt, jenž začal už hledáním pozemku. Ten vyhlídnutý nakonec v aukci získali jiní, dobré vztahy, které mezitím v lokalitě udělal, mu však přihrály další parcelu. Dům a stodolu si nejen sám navrhl, i vyprojektoval a sám si taky stavbu řídí. Betonové základové desky a stropy kombinuje s jednovrstvým zdivem HELUZ, které mu v průběhu stavby dopřeje více svobody v plánování a praktičtější přístup.

Stavíte dům u České Kamenice, čím je lokalita zajímavá?

U České Kamenice je vesnice, kterou tvoří individuální domky rozptýlené do krajiny. Předepsaný je vesnický charakter zástavby a minimální velikost pozemku 1200m2. Ten náš je dokonce trojnásobný. Linoucí louky tam zhurta přeruší Rabštejnské údolí řeky Kamenice, které je nejen krásné, ale také historicky zajímavé místo; nejdříve zde byly továrny na výrobu bavlněné a plátěné příze, které byly během války přestavěny na výrobu součástek pro letectví, posléze zde byl bohužel i pracovní tábor.

Co s takovým pozemkem uděláte? Vysadíte stromy, vypustíte zvěř?

Po první sezóně na pozemku jsme museli zcela přehodnotit, jakým způsobem budeme udržovat zahradu. Starousedlící se smáli mé snaze to standardně posekat nakrátko malou sekačkou. Dnes už na to máme jednak pořádné vybavení, ale také jsme se naladili na tu lokalitu, necháme tam rozmanitou louku s lučním kvítím; více upravené a organizované to bude pouze kolem domu. Plánujeme také spoustu ovocných stromů – od každého alespoň dva.

Jak jste se rozhodl dům na tak velkém pozemku orientovat?

Bylo pro mě jako architekta, který se zabývá především rekonstrukcemi, velice náročné umístit dům na obrovský pozemek do volné krajiny bez zásadních limitů, linií a indicií. Navíc není pozemek hranatý a celou jednu stranu tvoří zaoblenina podél cesty. Aby toho nebylo málo, domy jsem plánoval umístit dva; rodinný dům a stodolu. Měl jsem potřebu vytvořit příjemný a soukromý dvorek mezi budovami, a ten dobře orientovat vůči zbytku zahrady.  Šel jsem na to po staru, vyrobil jsem si fyzický model, chodil dokola po pozemku a nakonec i nechával při sekání vysokou trávu ve tvaru budoucích půdorysů.

Podle čeho jste dům navrhl? Co jste si od domu slibovali?

Hlavní požadavky byly tři – vesnický charakter zevnějšku, funkční současný interiér, nízká ekonomická náročnost. Skloubit tyto tři věci na tomto projektu bylo hodně náročné. Jsme v CHKO a dům musel splňovat konkrétní hmotové a materiálové náležitosti. My jsme, ale chtěli moderní bydlení. Současně s tím máme docela omezený budget. Už po vyzdění přízemí se ale potvrdilo, že dům má potenciál splnit naše požadavky. Když se vstoupilo, rozhodně to nepůsobilo jako dům na vesnici; jeden celý otevřený prostor s velkorysými průhledy do zahrady.

Ty finance, to je celé jen o prioritách – vykonzolovaný betonový strop sice umožní mít nerušený výhled do zahrady bez sloupků nebo rámu oken, ale výměnou za celou řadu věcí, které musí být ve standardním provedení.

Co máte v plánu se stodolou? Bude to opravdu zemědělská stodola, nebo je to stodola typově a bude v ní něco jiného?

Říkám tomu stodola, zvenčí to tak i působí, ale polovina bude sloužit jako můj budoucí ateliér. V té druhé pak bude místo pro motorky a standardní vybavení, jako je traktůrek a nářadí.

Dům jste si navrhl a vyprojektoval. Proč jste si vybral jednovrstvou konstrukci?

Tušil jsem, že nebudu mít generálního dodavatele a koordinaci výstavby svěřím sám sobě. Co se týká náročnosti a rychlosti výstavby, není velký rozdíl mezi zděním z běžného a jednovrstvého zatepleného zdiva, ani se to moc nepromítá do ceny od dodavatele. Jakmile mám zdění hotové, nemusím přemýšlet v jaký strategický moment budu řešit zateplení, shánět, koordinovat a dozorovat další partu. Samozřejmě toto zateplené zdivo je nutné ještě omítnout tepelně izolační omítkou, ale i když se tak nestane hned, dům je po uzavření lépe temperovatelný.

Ten druhý důvod je, že mám navržené dva typy provedení fasády – bílá omítnutá průčelí a dřevem obložené boky. Dřevěná provětrávaná fasáda poskytuje kromě přírodního vzhledu i ochranu před povětrnostními vlivy a stíní slunci, takže se neohřívá přímo zdivo. Kotvení roštu do tohoto zdiva je jednodušší a taky jistější než v případě kombinace roštu se zateplením.

Jak jste se stavbou daleko?

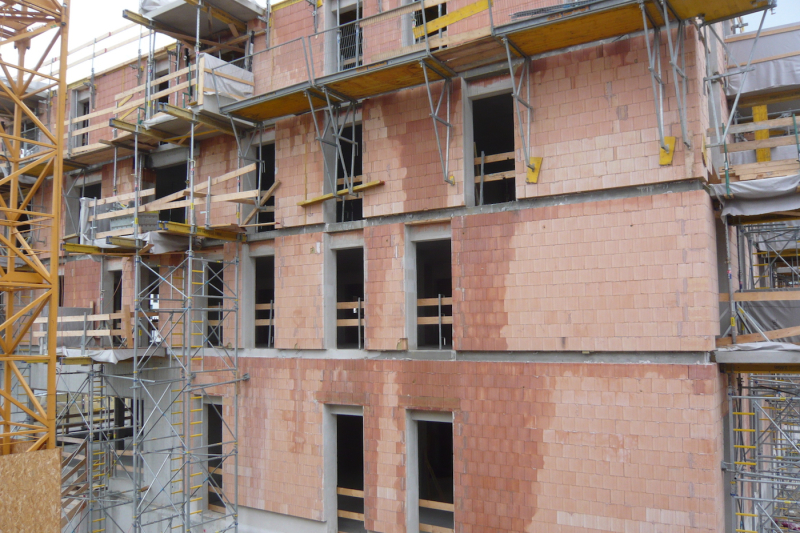

Máme hrubou stavbu, která přečkala pod zafóliovaným krovem zimu a plánujeme dům z jara uzavřít. Díky zateplenému zdivu to znamená zateplit už jen střechu, opatřit ji krytinou, osadit dřevohliníková okna a dům omítnout. Pak už se budeme po zbytek roku soustředit na úpravy uvnitř.

Jak budete vytápět?

Plánujeme tepelné čerpadlo i fotovoltaiku, ale vzhledem k tomu, kde jsme, máme možnost získat dřevo z místních lesů. Jako sekundární zdroj proto plánujeme kamna s akumulační obestavbou. Díky tomu budeme moci čerpadlu v nejchladnějším období pomoci. Navíc byl krb právě jednou z těch našich priorit.

Přáli bychom si zajistit nízké výdaje za energie. Investujeme teď do kvalitních a trvanlivých materiálů, jako jsou dřevohliníkové trojskla a obvodové zdivo z broušených zateplených cihel HELUZ, abychom později mohli z těchto výhod dlouhodobě čerpat.



Lukáš Větrovec vystudoval architekturu na Canterbury School of Architecture a na UMPRUM a věnuje se vlastní tvorbě od roku 2010.

Prostou matematikou se dostáváme k tomu, že zasklení představuje u současných staveb podstatnou část jejich vnější obálky a zcela zásadně se tak projevuje v celkové energetické bilanci budovy. I když se různé typy skel mohou zdát prakticky totožné, věřte, že rozdíly v jejich vlastnostech jsou zásadní. Věděli jste například, že zasklení může pomáhat váš dům v zimě vytápět nebo ho naopak chránit v létě před přehříváním? A nejen to – zasklení dokáže splnit vaše specifické požadavky související například s akustickým komfortem, prostupem UV záření nebo bezpečností. Jedna výhoda přitom nevylučuje druhou, moderní zasklení je komplexním produktem připraveným splnit všechna vaše očekávání.

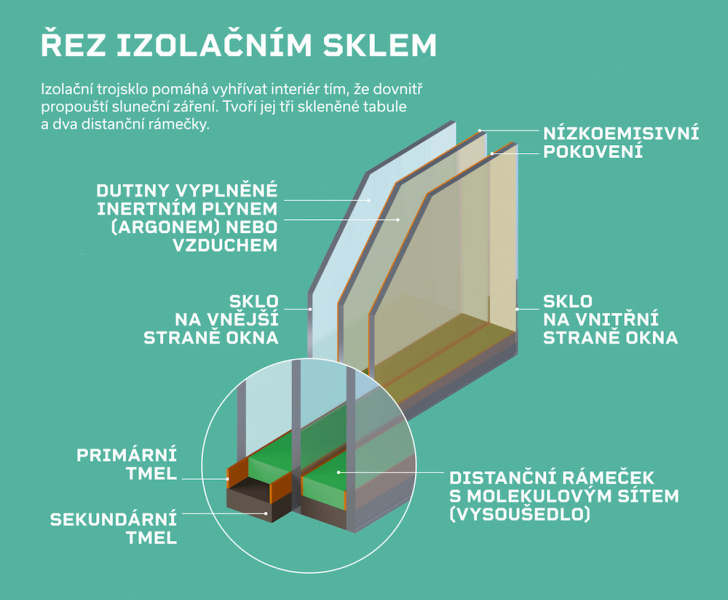

Tepelněizolační zasklení – šetřete peníze za vytápění
S ohledem na úroveň cen energií je pod největším drobnohledem nepochybně tepelněizolační schopnost zasklení. Ta je charakterizována součinitelem prostupu tepla Ug, čím je jeho hodnota nižší, tím lépe zasklení izoluje. Možnosti současných izolačních skel se nejvíce projevují při srovnání s dvojsklem využívaným na přelomu tisíciletí. V jeho případě se Ug pohybuje kolem 1,6 W/m2K, například trojsklo IZOS ENERGY+ ale dosahuje výborné hodnoty Ug 0,5 W/m2K. Kombinuje vrstvené sklo se skly s nízkoemisním pokovením, která jsou vsazena do teplého rámečku s molekulovým sítem, mezera mezi nimi je vyplněna argonem. Při venkovní teplotě −7,5 °C to představuje rozdíl teploty vnitřního skla více než 3 °C, rozdíl v nákladech na vytápění je ale výrazně vyšší – kolem 25 %. Zasklení navíc vykazuje velmi vysoký solární faktor (g = až 63 %), tedy schopnost propouštět energii ze slunce. V zimních měsících tak dokáže velmi efektivně snižovat náklady na vytápění, při vhodné orientaci a dostatečné ploše dokonce zvládne suplovat fotovoltaické systémy nebo tepelné čerpadlo.

Ochrana před přehříváním – léto vás už nezaskočí
V letních měsících ale může být přebytek slunečního svitu spíše na obtíž, a ne vždy je možné nebo efektivní realizovat předokenní stínění. V takovém případě nastupuje na scénu okno se sníženým solárním faktorem, konkrétně IZOS SHADOW s hodnotou g = 36 %. Nová generace multifunkčního nízkoemisního a protislunečního pokovení zajišťuje skleněné výplni neutrální vzhled, který nijak negativně neovlivňuje architekturu domu. Přitom ale zasklení dokáže velmi efektivně eliminovat sluneční záření odrazem a zabraňovat přehřívání interiéru, čímž šetří uživateli náklady na klimatizování prostor. Při venkovní teplotě blížící se 40 °C je teplota vnitřního skla 20,5 °C, což je o více než 1 °C nižší hodnota než u izolačního skla IZOS TRIPLE.

Akustické zasklení – nechte hluk a starosti za oknem
Významnou funkcí zasklení je jeho schopnost odclonit nežádoucí hluk z okolí. Klíčovou vlastností zasklení je v tomto případě vzduchová neprůzvučnost, tedy hodnota vyjadřující rozdíl hladiny akustického tlaku mezi zdrojem hluku a interiérem. Nejlepší výsledky vykazují zasklení, u kterých je možná variabilní volba jednotlivých druhů skleněných tabulí.

Volba vhodného akustického zasklení je nesmírně důležitá pro technickou optimalizaci projektu, společnost IZOS proto nabízí zájemcům o akustické zasklení podrobnou databázi výsledků laboratorního měření vzduchové neprůzvučnosti svých zasklení. Hned pět výrobků ze sortimentu akustického zasklení splňuje požadavek vzduchové neprůzvučnosti Rw = 40 dB a více. Využití skleněných tabulí o tloušťce 8mm, 6mm a bezpečnostního skla VSG 44.2. zajišťuje v případě zasklení IZOS Triple Protect Acoustic vzduchovou neprůzvučnost dokonce až 45 dB, tedy hodnotu o 1 až 4 dB lepší než konkurenční výrobky.

Bezpečnostní zasklení – domov v bezpečí
Známé přísloví říká, že okno je do domu oko. Utváří jeho vzhled a zprostředkovává nám vizuální kontakt s okolím, nechává ale také nahlédnout do našeho domova, což není vždy výhodou. Při výběru oken bychom měli myslet na bezpečnost svých blízkých i ochranu majetku a vybírat zasklení odolné proti vandalismu a zlodějům. Zdánlivě křehký transparentní materiál dokáže při vhodných úpravách odolat i extrémní zátěži. Pro vysokou odolnost před vniknutím do objektu jsou vhodná skla vrstvená (VSG), kdy se jednotlivé tabule spojují PVB fóliemi. Druhou možností je tvrzení skel, kdy díky tepelné úpravě získává sklo až pětinásobnou odolnost při nárazu a trojnásobnou pevnost v ohybu oproti sklu běžnému. Pokud už dojde k destrukci, sklo se rozbije na neostré úlomky. Proto se tento typ skel uplatňuje v domácnostech i při návrzích skleněného nábytku nebo příček.



Věděli jste, že Váš dům může mít různé typy zasklení?
Vlastnosti zasklení jsou nesmírně variabilní a schopné vyřešit rozdílné požadavky uživatelů i podmínky stavebních situací. Proč se tedy omezovat jen na jeden druh zasklení? Jednotlivé typy zasklení je naopak ideální kombinovat i v rámci jedné budovy, například podle orientace ke světovým stranám nebo podle zdroje hluku v exteriéru, případně podle požadavků na zvýšenou bezpečnost. Zeptejte se jednoho z obchodních zástupců zasklení IZOS na veškeré možnosti – 80 % skla vám totiž může přinést 100% radost…



www.izos.cz

Na internetu najdete mnoho protichůdných rad. Někdo vám bude radit topit plynem, jiný tepelným čerpadlem. Někdo vám vlastní fotovoltaickou elektrárnu doporučí a jiný bude tvrdit, že se nikdy nevyplatí. Důvody, proč nacházíte tolik protichůdných odpovědí na otázku, čím vytápět dům, jsou tři.

Spousta textů na internetu jsou skryté PR články, kdy se vám výrobce nějaké technologie snaží vnutit myšlenku, že právě jeho výrobek je ta nejlepší možnost, a vydávají se za reakce běžných nadšených uživatelů rodinných domů.

Některá řešení byla v době svého vzniku správná. Čas však mění vstupní parametry a tím se mění také výpočty a správné výsledky. Dům postavený před deseti lety měl desetkrát větší roční spotřebu energie než dům postavený dnes. S výstavbou vysoce úsporných a pasivních domů se mění návratnost různých technologií a data a fakta z dob minulých pro vás dnes nebudou relevantní.

Třetím důvodem pak jsou rozdílné velikosti domů. V porovnání efektivity vycházejí malé domy úplně jinak než velké. Zkušenost rodiny žijící ve velkém dvojdomě nebude mít žádnou hodnotu pro toho, kdo chce stavět malý bungalov.



Vývoj v konkrétních číslech

Jak jsem již uvedl, dnešní domy jsou zcela jiné než domy postavené před deseti či dvaceti lety. Například v roce 2003 potřeboval Ekonomik N7 ke svému provozu 27,1 MWh/rok plynu a 3,32 MWh/rok elektřiny. V roce 2013 byl dům zateplen a spotřeba plynu klesla téměř na polovinu, na 14,6 MWh/rok. Spotřeba elektřiny zůstala stejná: 3,32 MWh/rok. V roce 2023 neodebírá dům plyn žádný, protože topí tepelným čerpadlem, tedy elektřinou. Zhruba 40 % elektrické energie pochází z vlastní FVE, ze sítě se nakupuje jen cca 2,25 MWh/rok.

Chceme-li společně najít přesné odpovědi na to, jak vytápět rodinný dům a jaké se vyplatí zvolit technologie, musíme být přesní. Méně naslouchat marketingovým tvrzením a o to více počítat. V příštím dílu se zamyslíme nad perspektivou cen energií.



Více informací na www.davidmencl.cz





Text: David Mencl, ředitel Ekonomických staveb

Mírně svažitému pozemku s hezkým výhledem dominovala stará borovice, která zde spoluvytváří jedinečnou atmosféru, a proto si ji stavebníci přáli zachovat. Rozhodli se pro individuální projekt a dodávku dřevostavby na klíč, z nabídek se jim nejlépe zamlouvala ta od společnosti LUCERN dřevostavby. Zadáním bylo útulné, účelné a energeticky úsporné bydlení pro manželskou dvojici a občasné návštěvy dětí a přátel. Těšili se, že nový dům bude rodině poskytovat co nejvíce pohodlí a minimum starostí. A to se jim také vyplnilo.

Stavba je situována v horní části pozemku u příjezdové komunikace a orientována rovnoběžně s ulicí. Obytné místnosti mají okna do zahrady, prostory zázemí na opačnou stranu směrem do ulice.

Obdélníkový tvar se sedlovou střechou dobře hodí do zdejšího prostředí na rozhraní města a vesnice. Design „dřevěné“ architektury je moderní: kompaktní stavba s velkými prosklenými plochami a minimálními střešními přesahy, hladká střecha z falcovaného titanzinkového plechu.

Jednoduchá dispozice – základ pohodlí
Hlavní vstup do domu se nachází ve středu dispozice a dělí ji na denní zónu a zázemí. Ze zádveří se vstupuje přímo do společné obývací části, kde se nachází sezení, jídelna s velkým jídelním stolem pro šest osob a kuchyň s linkou ve tvaru písmene u a oknem. Tento prostor působí velkým a světlým dojmem hlavně díky otevření do krovu. Atmosféru a teplo domova dotváří i samostatně stojící krb. Společná obývací část je prosklenou stěnou orientována směrem k výhledu na rybník. Široký HS portál ji bezbariérově propojuje s dřevěnou terasou a odtud se dá po schodišti sejít na trávník.

Na obývací pokoj navazuje ložnice se soukromou koupelnou. Dále v domě najdeme další koupelnu, která slouží hlavně hostům, další pokoj a garáž. Zvláštností v domě je skrytá galerie, do které se vstupuje ze zádveří přes skříň a která ukrývá úložné místo v půdním prostoru.

Dům o zastavěné ploše necelých 120 metrů čtverečních byl realizován v pasivním standardu, je vybaven teplovodním podlahovým vytápěním, tepelným čerpadlem a řízeným větráním s rekuperací. Díky promyšlenému architektonickému řešení a nejmodernějším technologiím se podařilo dosáhnout minimálních nákladů na vytápění a provoz domácnosti.

TECHNICKÉ ÚDAJE

Dispozice: 3 + kk a garáž

Zastavěná plocha: 119,8 m2

Užitná plocha: 99,53 m2

Konstrukce: sloupková dřevostavba, konstrukční systém two by four, dřevěný krov, střešní krytina plechová falcovaná, okna hliníková s izolačními trojskly

Technologie: teplovodní podlahové vytápění systém REHAU, tepelné čerpadlo vzduch/voda (DeDietrich), krb, rekuperace ZEHNDER

Návrh a realizace: LUCERN dřevostavby, www.lucern.cz



Text: Jitka Pálková, LUCERN / Foto: LUCERN



Design a velké rozměry na prvním místě

Na přední místo seznamu nejdůležitějších požadavků na okenní systémy se tlačí design. V moderní architektuře jej formuje již zmíněná velikost, ale také tvar, rozměry a barva oken. Výsledkem hledání je nový „král designu“ mezi plastovými okny: okenní profily ARTEVO. Díky unikátním vlastnostem kompozitního materiálu a také nové konstrukci profilu je možné vyrábět okna do určitých rozměrů bez nutnosti armování, což sebou nese řadu výhod. Nižší hmotnost, menší energetické ztráty a také příležitost využít prázdné komory v profilu. Například pro instalaci speciální folie s pokovenou vrstvou (NOVINKA), která v principu nahrazuje termomodul, ale funguje jako zrcadlo, to znamená, že odrazí tepelné záření oběma směry, čímž zachová tepelnou neutralitu profilu. Rozměrové možnosti nových profilů jsou ale daleko větší, ale nutno podotknout, že současně záleží i na hmotnosti zasklení. Při maximálním rozměru křídla 1700 x 2700 mm je třeba statické armování a lepené sklo. U balkonových dveří při stejných podmínkách je tato velikost 1800 x 2970 mm.

Elegance se spoustou barevných kombinací

Okenní systém ARTEVO je symbolem nové elegance. Profily jsou štíhlé (stavební hloubka pouze 80 mm) a tvar formují ostré hrany a malé rádiusy. Velkým přínosem je varianta, u které křídlo plošně lícuje s rámem, takže okno působí dokonale kompaktním a subtilním dojmem. U této varianty může být tl. zasklení až 72 mm (u standardní verze max 56 mm). To je přímo hozená rukavice hliníkovým profilům. Jenže ARTEVO pořídíte za jiné peníze než hliník a navíc využijete všechny výhody plastu. Například snadnou údržbu, hlukový útlum a dlouhou živostnost. Ale co dělá ARTEVO ještě zajímavější, je více než 400 barevných možností včetně probarvených profilů a hliníkového dekoru. Nechybí samozřejmě i dřevěný dekor s propracovaným povrchem, takže okno vypadá zcela originálně. Profily je možné také opatřit hliníkovými obložkami, čímž se rozdíl mezi klasickým hliníkovým profilem a ARTEVO profilem téměř vymaže. Milovník designu tak může mít dřevo-hliníkového okna velkých rozměrů.

Okenní systém ARTEVO nahrazuje dřívější GENEO s tím rozdílem, že variabilita je u něj mnohem širší. Tepelně-izolační vlastnosti jsou na takové úrovni, že jsou certifikovány i pro pasivní domy. I pro ARTEVO platí možnost doplňkové výbavy, kterou pro své systémy nabízí výrobce REHAU. Například nové designové kování, SMART GUARD (chytrá detekce pohybu před oknem zabudovaná do profilu) nebo třeba SMART Shading (chytré stmívání). ARTEVO okenní profily představují nejnovější technický pokrok a nové estetické vnímání oken jako důležitých prvků architektury domu.



www.rehau.cz
