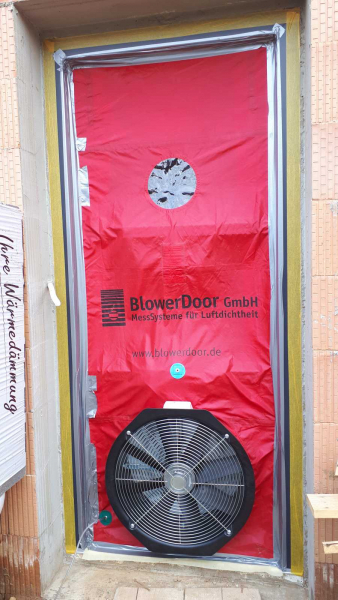

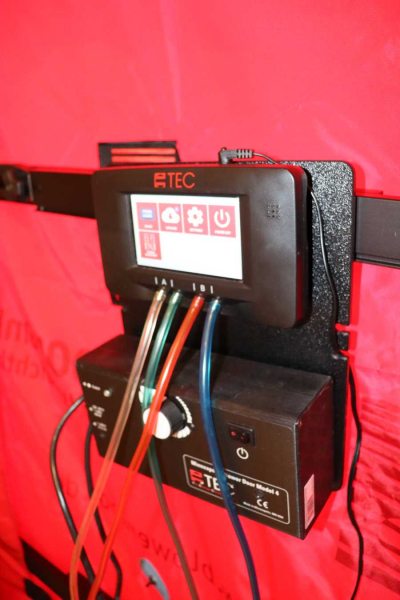

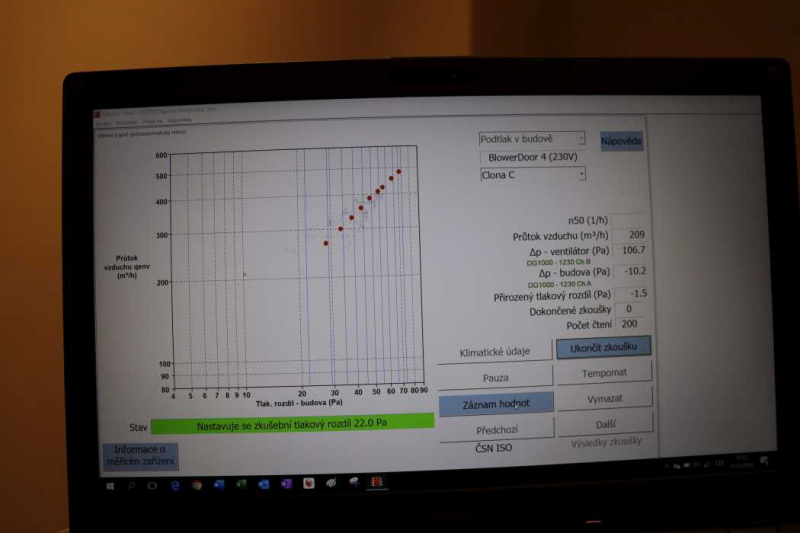

Blower door test je měření průvzdušnosti obálky budovy pomocí tlakového spádu a provádí se podle ČSN EN ISO 9972. Slouží pro ověření kvality provedení obvodového pláště budovy z pohledu jeho vzduchotěsnosti, která je důležitá pro minimalizaci tepelných ztrát. Samotné měření spočívá v osazení ventilátoru do otvoru v obvodovém plášti budovy. Za pomoci ventilátoru se vytváří podtlak a přetlak v interiéru a na základě měřeného průtoku vzduchu se stanoví, jaká je vzduchotěsnost obálky budovy.

„Zhotovení stavby ve vzduchotěsném režimu tak, aby splnila požadované hodnoty, nám pomáhá dosáhnout požadované úspory nákladů na bydlení. Nejde ale pochopitelně o nutnost dosáhnout úplné vzduchotěsnosti, norma určitou výměnu vzduchu povoluje. Technickou mluvou řečeno, při přetlaku/podtlaku 50 Pa je povolena výměna maximálně 60 % objemu vzduchu v interiéru za jednu hodinu. Z toho je odvozena hodnota n₅₀ < 0,6 h^-1,“ vysvětluje Ing. Martin Coufalík, produktový specialista společnosti HELUZ, který je vedený v seznamu specialistů u Státního fondu životního prostředí ČR zaměřeného na úspory energií v rodinných a bytových domech a může tak vystavovat protokol o měření průvzdušnosti jako podklad pro získání dotace.

Celková průvzdušnost budov se hodnotí pomocí intenzity výměny vzduchu při tlakovém rozdílu 50 Pa, a uvádí se jako hodnota n50:
n50 ≤ 1,5 h-1 pro nízkoenergetický rodinný dům
n50 ≤ 0,6 h-1 pro pasivní rodinný dům

Doporučené hodnoty n50, N se stanovují v závislosti na způsobu větrání v budově podle tabulky:

Větrání v budově	n50, N	n50, N
	Úroveň I	Úroveň II
Přirozené	4,5	3,0
Nucené	1,5	1,2
Nucené se zpětným získáváním tepla (ZZT)	1,0	0,8
Nucené se ZZT, pasivní domy	0,6	0,4

Hodnoty na úrovni I se doporučuje splnit vždy, hodnoty na úrovni II se doporučuje splnit přednostně.

Kontrolní měření po dokončení hrubé stavby se vyplatí

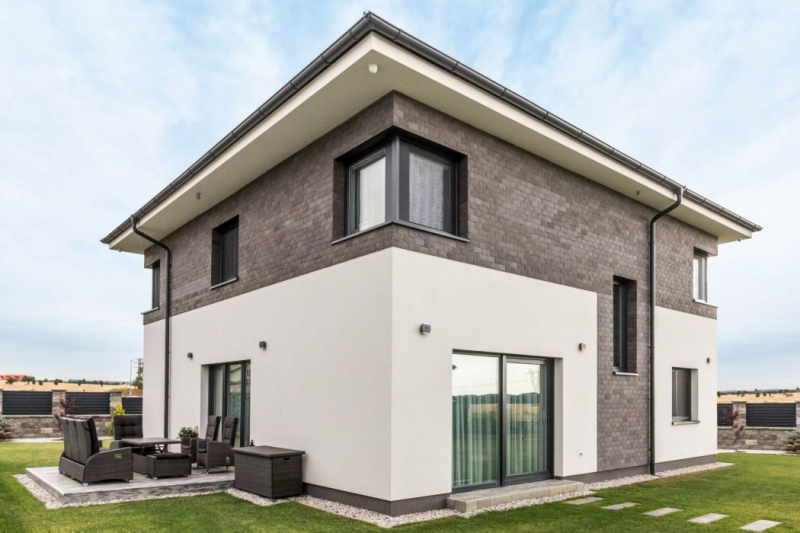

V případě zděného domu z cihelných bloků lze za vzduchotěsnou vrstvu pro splnění hodnot Blower door testu považovat řádně omítnuté zdivo. „Problémová místa, kde dochází k netěsnostem a tedy k únikům, nejsou ani tak v ploše zdiva, ale v místech prostupů (voda, odpady, kabeláže, vzduchotechnika) a v místech napojení podlahových konstrukcí na zdivo, osazení oken a podobně,“ vypočítává možné rizikové body Ing. Martin Coufalík. Řada těchto detailů je v cihelném systému HELUZ vyřešena a je samozřejmě stavebníkům k dispozici.

Důležité je rovněž použít vhodné těsnicí pásky a tmely tam, kde vzduchotěsnou funkci vnitřní omítka plnit nebude. Velmi častou chybou je totiž utěsňování pomocí běžné montážní pěny. Pokud je potřeba nějaké detaily utěsnit, musí se použít k tomu účelu i vhodný prostředek. Nejlépe takový, který je trvale pružný a neztrácí své schopnosti vlivem jeho stáří.

Ze zkušenosti proto Ing. Martin Coufalík doporučuje využít možnosti kontrolního měření, které se provádí po dokončení hrubé stavby, provedení hlavní vzduchotěsnicí vrstvy, osazení všech výplní otvorů (okna, dveře, vrata, HS portály, komínové těleso, výlezy …) a většinou po provedení vnitřních omítek: „Toto předběžné měření průvzdušnosti vzduchotěsnicí vrstvy v průběhu stavby odhalí nedostatky ve fázi, kde je snazší je opravit, určitě se tedy vyplatí,“ dodává technik společnosti HELUZ.

Měření Blower door testu provádí společnost HELUZ po celé České republice, pro stavebníky z cihelného systému HELUZ za výhodnějších podmínek.

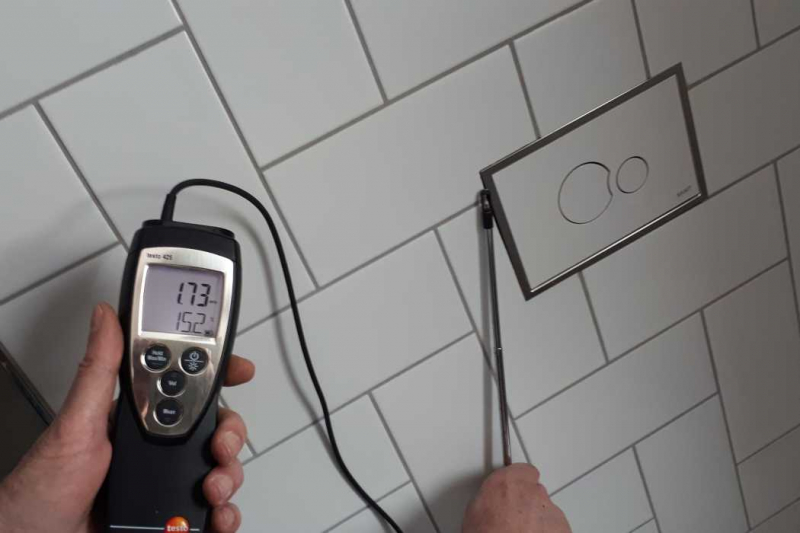

Nejčastější místa úniků (chyby při stavbě objektu), na které je dobré zaměřit pozornost:

• netěsnosti kolem rámů oken a dveří (neseřízené nebo špatně seřízené kování)
• chybně provedení osazení a utěsnění rámu oken
• nesprávně provedené napojení dveří na podlahovou konstrukci
• chybně provedené utěsnění jednotlivých prostupů vody a kanalizace
• špatně provedená elektroinstalace ve stropních konstrukcích

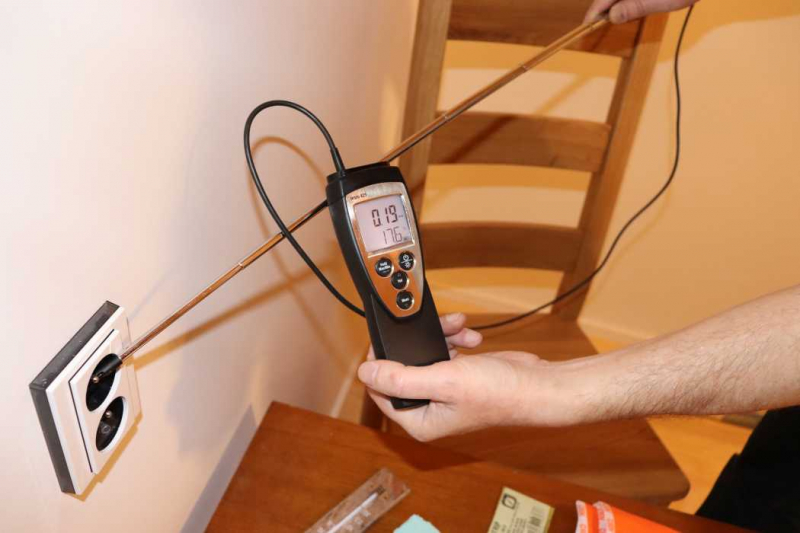

• neutěsněné prostupy kabelů v elektrokrabicích
• špatně provedené nebo dokonce chybně naprojektované detaily stavby
• špatně provedené těsnicí fólie (malé přesahy, chybné spojování jednotlivých pásů)
• chybně provedené napojení podlahy a svislých obvodových konstrukcí
• nedotažení vnitřních omítek – mezery u podlah a u stropních konstrukcí
• špatně provedené zavěšení konstrukcí SDK podhledů
• chybně provedené prostupy pro ovládání vnější stínicí techniky
• chybné provedení komínového tělesa nebo zvolení zcela nevhodného typu
• neodborné napojení krbu nebo jiného topidla (přívod spalovacího vzduchu a odvod spalin od něj)

Více informací a jak si službu HELUZ objednat zjistíte na www.heluz.cz/cs/blower-door-test

Zdroj: HELUZ

Něco tady chybí?

www.velux.cz

Zdroj: Marketingové sdělení

„Jde nám o to, dostat uživatele bytu do volného prostoru mezi okolními domy, navíc ve vysoké technické a tepelné úrovni,” uvádí do tématu Jakub Formánek za vedení české výrobce, firmy Solara.

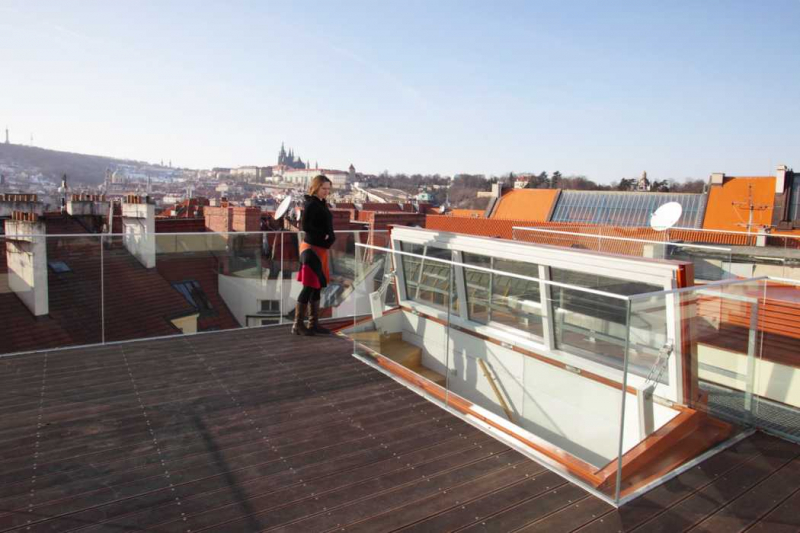

Terasa na střeše, střešní záhony, městské včelaření, relaxační zóny mezi střechami. Krásné využití volného a svobodného prostoru mezi střechami má v dnešní době mnoho zajímavých podob. „Mám takové prostory rád, cítím se tam dobře. Je mým pracovním koníčkem vyvíjet a vyrábět prosklené střešní výstupy. Zavádíme na trh pojem STŘEŠNÍ DVEŘE. V žertu uvádím, že takto zpřístupněné prostory nadchnou romantiky i developery. Jedni si to užijí a druzí mají atraktivní prvek do projektu,” říká Jakub Formánek.

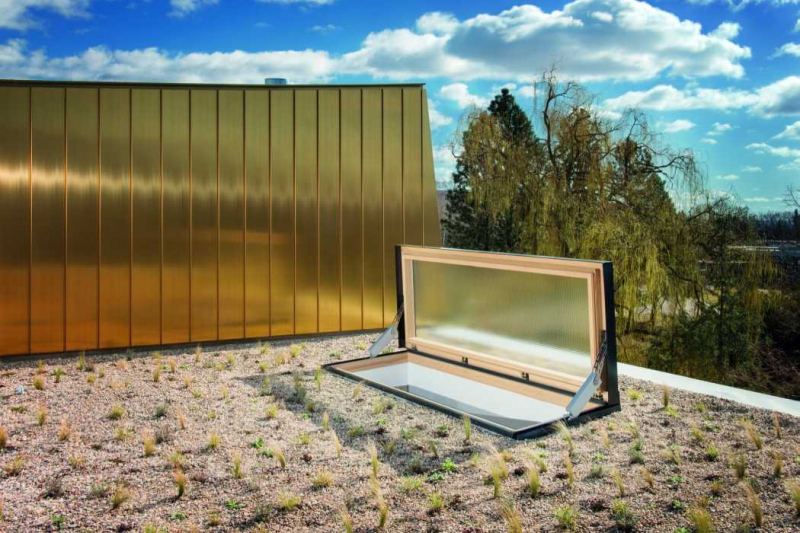

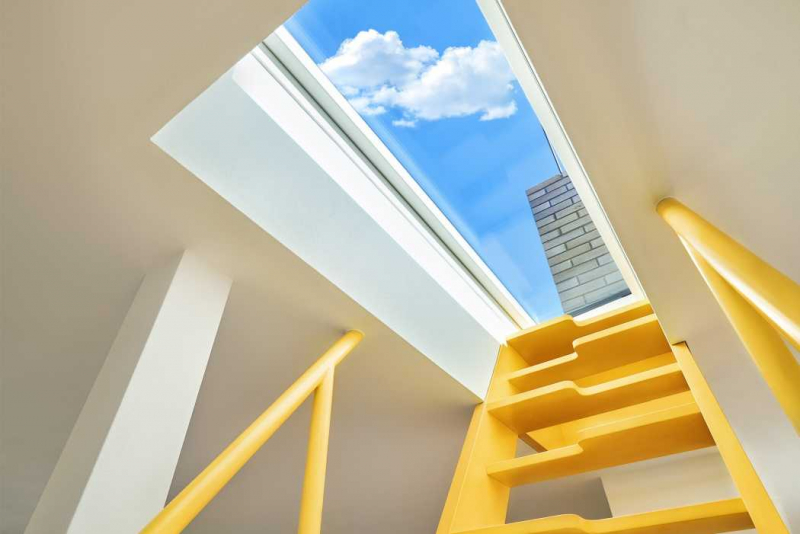

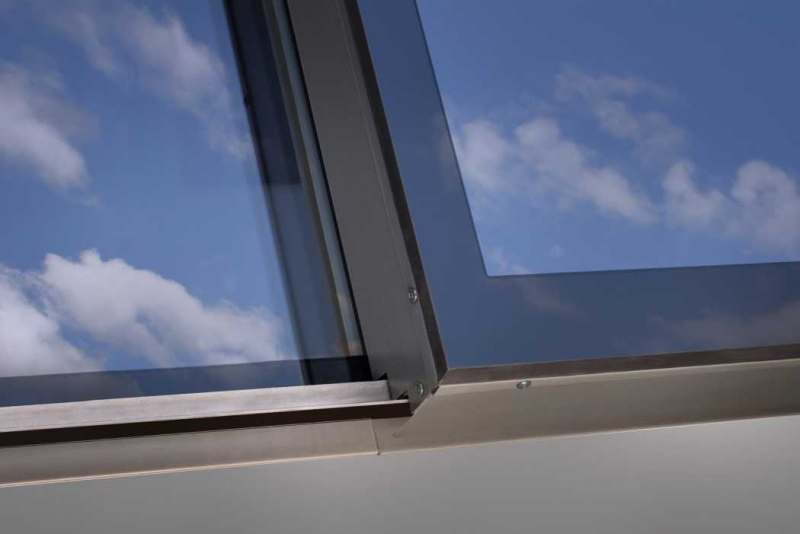

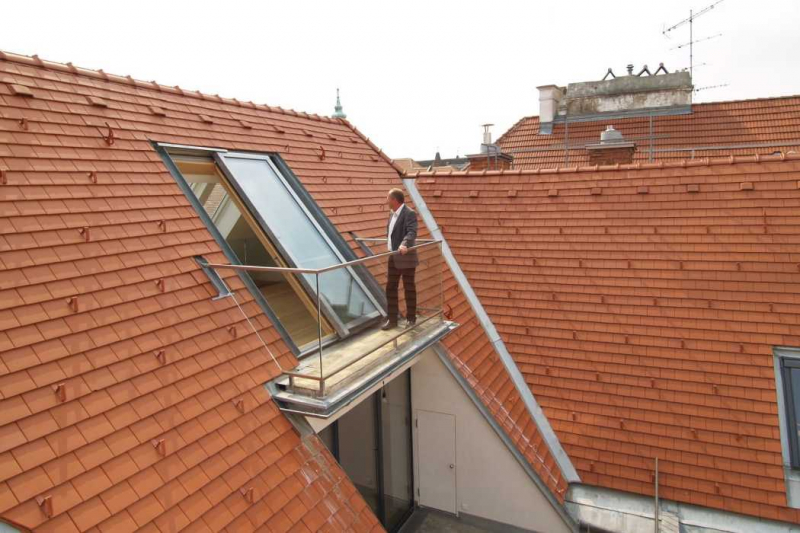

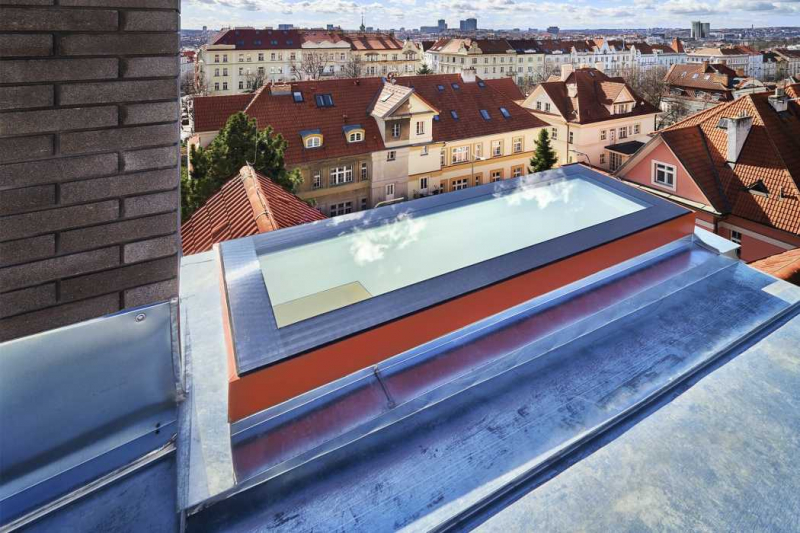

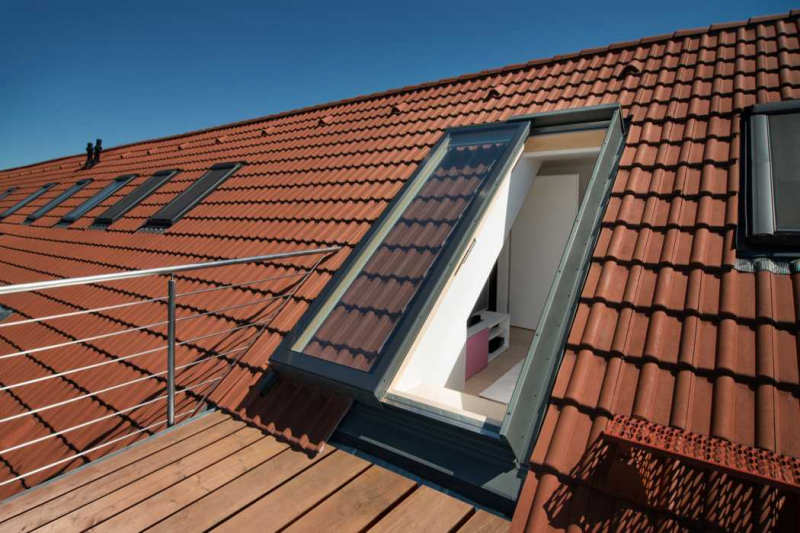

Chytré řešení vstupu na terasu a pohodlné střešní dveře znamenají tepelně izolační prvek, kterým prosvětlíte a otevřete přístupovou cestu na střechu. Získáte tím příjemný sklon schodiště a požadovanou šířku vhodnou pro každodenní užívání. „Žádné žebříky a skorožebříky. Vyvíjeli jsme skutečné dlouhodobé řešení pro moderní domy s plochou střechou i stavby se šikmou taškovou střechou. Pro pány v klobouku i dámy na podpatcích. Na trh jsme po několikaletém vývoji uvedli dva typové výrobky, které řeší komfortní cestu na střešní terasu,” doplňuje Jakub Formánek.

Fotogalerie referencí a poradenství k výrobku

Navštivte fotogalerie referencí na solara.cz/reference a využijte poradenství ke střešním dveřím na obchod@solara.cz / 602 176 036 – třeba o možnostech fungujícího napojení plochy pochozí terasy a jejího správného odvodnění.

Redakce Solara

Výběru oken bychom tedy měli věnovat náležitou pozornost. A nejde zdaleka pouze o výběr materiálu, tepelně izolačních vlastností a barvy. Neméně důležitá je i odborná montáž a následná péče o okna. Prodejců je na českém trhu s okny celá řada, ale ne všichni okna skutečně vyrábějí, ne všichni mají zázemí, aby mohli poskytnout plnohodnotný pozáruční servis, a ne u všech si můžete objednat originální náhradní díly.

Jak vybírat?

Dříve si investoři většinou svá nová okna vybírali jen podle cenovky. Poslali poptávku na desítku prodejců a vzali nejlevnější nabídku. Aktuálně se doporučuje vybrat nejdříve osvědčeného výrobce, ověřit si jeho reference, zázemí a teprve následně skrze jeho prodejní místa vybírat konkrétní materiál a typ oken a dveří. U zaběhnutých a spolehlivých výrobců bude kvalita všech služeb vždy na nejvyšší úrovni. Ve větší míře také dokáží lépe vyjít vstříc individuálním požadavkům zákazníka podle různých specifik jeho konkrétní stavby.

Okna všech možných parametrů a materiálů můžete vybírat například od české dvojky na trhu, tradičního výrobce oken z Vysočiny, společnosti PKS okna. V jejich portfoliu najdete jak oblíbená plastová, designová hliníková, stylová dřevěná, tak vysoce funkční a estetická dřevohliníková okna, ale i vchodové a posuvné dveře.

Univerzální plast

Nejuniverzálnějším okenním materiálem s atraktivním designem a dobrou cenovou dostupností je plast. Lze jej použít jak v rodinných nebo bytových domech, ale také v administrativních a průmyslových objektech. Kvalitní a odolné plastové profily spolu s pevnou ocelovou výztuhou a izolačním sklem zajišťují nejen statickou odolnost, ale i výbornou zvukovou a tepelnou izolaci. Barevné provedení plastových oken se neomezuje ne nejběžnější odstíny jako je bílá a antracitová. Aktuálně existuje velké množství barevných fólií včetně fólií věrně imitujících dřevodekory, nebo různé odstíny dnes moderních šedých barev.

Luxusní hliník

Hliníková okna jsou investičně nejnákladnější variantou při volbě nových oken. Jsou ale téměř bezúdržbová a mají vysokou odolnost vůči jakýmkoliv klimatickým podmínkám. A i když někdy mohou působit na první pohled lehce a elegantně, jsou extrémně pevná a staticky odolná. Manipulace s nimi je velmi pohodlná a nabízejí široké množství využití pro velké prosklené plochy. Hliníková okna lze opatřit v podstatě jakýmkoliv odstínem podle stupnice barev RAL nebo třeba i povrchovou úpravou imitující dřevo, aby co nejlépe odpovídala exteriéru domu.

Hřejivé dřevo

Dřevěná okna, označovaná jako eurookna, jsou první volbou pro příznivce přírodních materiálů a úsporného stylu bydlení. Neodolatelnou autentickou kresbu dřeva plastem ani hliníkem nenahradíte. Ekologické impregnační a vrchní nátěry prodlužují jejich životnost, avšak je nutné podotknout, že na životnost povrchové úpravy eurooken má velký vliv jejich pravidelná údržba, a to zejména aplikace tzv. udržovacích prostředků.

Luxusní dřevo a hřejivý hliník

Kombinací předností dřevěných a hliníkových oken získáváme tzv. dřevohliníková okna. Ta jsou na pohled z interiéru vkusná, hřejivá a tvarově rozmanitá jako okna dřevěná. Současně vynikají vysokou estetickou hodnotou, dlouhou životností a odolností vůči povětrnostním vlivům díky venkovnímu hliníkovému opláštění, které může v rámci sortimentu PKS okna být ve čtyřech designových variantách. I přes štíhlé linie zajišťují dřevohliníková okna výbornou tepelnou a zvukovou izolaci pro maximální komfort za okny bez ohledu na počasí nebo venkovní hluk. Lze je doporučit jak pro novostavby pasivních, tak pro rekonstrukce rodinných a bytových domů.

Pro více informací o kompletním sortimentu oken a dveří společnosti PKS okna navštivte webové stánky: www.pksokna.cz

Zdroj: Marketingové sdělení

„Všechna topidla, na mysli mám krbová kamna, vložky, kamnová ohniště nebo sporáky, lze bez problémů instalovat a používat za předpokladu, že je navržen do objektu spotřebič s vhodným výkonem a pokud bude jejich spalinová cesta správně navržena, zkonstruována a budou dodrženy všechny pokyny výrobce,“ říká Ing. Martin Coufalík, technický poradce společnosti HELUZ.

Všechna moderní topidla potřebují ke svému provozu také moderní komín. Dávno už nestačí ten starý jednoplášťový cihelný komín, který řadu let dobře sloužil. „Výstupní teplota spalin je u nových spotřebičů vzhledem k požadavkům na maximální účinnost podstatně nižší a v komíně může docházet ke kondenzaci. Komín by proto měl být vhodný i pro mokrý provoz, izolace a materiál komínové vložky by měly minimalizovat teplotní ztráty a usnadnit tak zátop a provoz spotřebiče,“ vysvětluje Ing. Martin Coufalík.

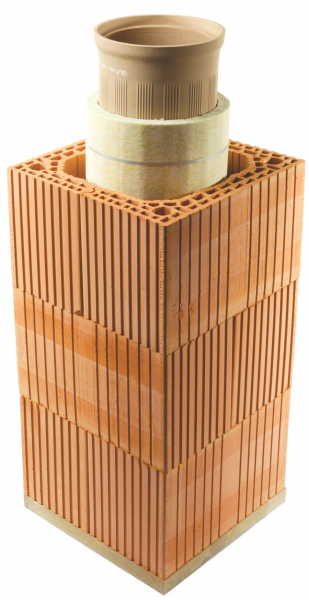

Vhodným komínovým systémem je třívrstvý systém HELUZ Izostat s keramickou izostatickou vložkou, tepelnou izolací a broušenou cihelnou komínovou tvarovkou. Vnitřní keramická izostatická vložka je nenasákavá, splňuje i ty nejpřísnější normové evropské požadavky. Velmi rychle dosahuje optimálních tahových podmínek a tím zvyšuje účinnost spotřebiče, šetří náklady na topení i naše životní prostředí. Komínový systém HELUZ Izostat má nejvyšší možnou teplotní odolnost a je vhodný pro všechny typy paliv. Díky své těsné konstrukci je vhodný i do těsných domů a umožňuje nejen bezpečný odvod spalin do volného ovzduší, ale i přisávání spalovacího vzduchu ke spotřebiči jedním komínovým průduchem.

„Návrh komínu, volba jeho typu a průměru, musí zohledňovat parametry spotřebiče a také typ domu, do kterého má být navržen. Měl by to být návrh komplexní a je vhodné tento návrh svěřit odborníkovi,“ dodává na závěr Ing. Martin Coufalík.

Více na www.heluz.cz/cs/vyrobky/kominy

Zdroj: Marketingové sdělení

I při této rekonstrukci ctila ing. arch. Tereza Čudová Ajmová své krédo „interiér dělá světlo“ a opět s přirozeným slunečním svitem důmyslně (spolu)pracovala. Ať už promyšlenou volbou umístění a rozměrů oken, bílou výmalbou či běleným dubem na podlaze, tak i shrnovacím textilním baldachýnem nad terasou u obývacího pokoje orientovaného prosklenou stěnou na jih. Zatímco v létě je totiž nutné tepelnou energii ze slunečních paprsků stíněním odrazit, v zimě je stříška zatažená, protože hluboká dispozice úzkého obývacího pokoje je vděčná za každý lux navíc.

Střízlivý interiér s barevnými akcenty a texturou povrchů

Stávající majitelé koupili dům před patnácti lety jako developerský projekt. Protože dorůstajícím dětem přestaly pokojíčky stačit a řadový dům do šířky nezvětšíte, další obývací plochu hledali a našli v nevyužitém podkroví. „Byla to klasická půda, kterou běžely příhradové dřevěné vazníky. Nebyla obyvatelná, lezlo se do ní z chodby po vytahovacím žebříku. A vůbec, celý interiér domu byl tmavý,“ vzpomíná ing. arch. Tereza Čudová Ajmová, která kromě proměny podkroví dostala zadání „refrešnout“ rovnou celý dům.

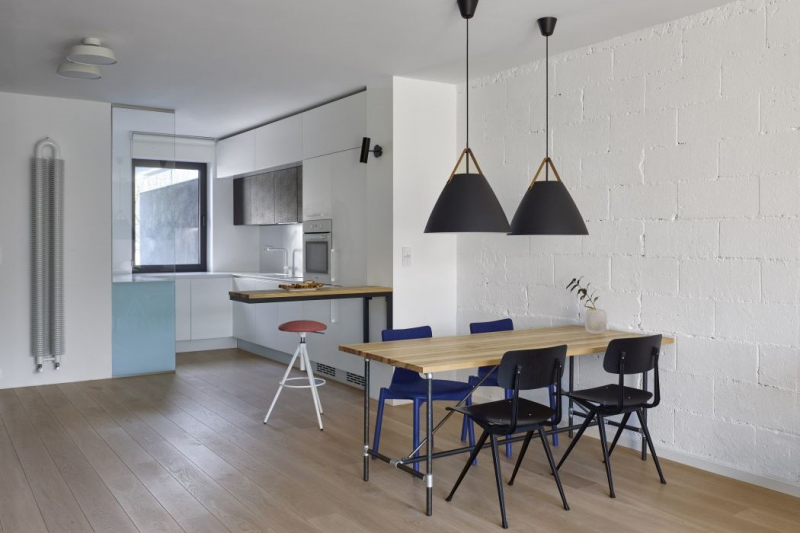

Výsledkem je hodně světlý interiér se střízlivým základem v neutrálních barvách (bílá, šedá, šedobéžová, černá) s barevnými akcenty. „Vše, co je pevně zabudované, je světlé, s výjimkou visutého černého ocelového schodiště do podkroví. S barvami jsme si hráli u vyměnitelných prvků, jako je růžová sedačka nebo modré jídelní židle. Ale to jsou věci, které když majitele omrzí, tak je vymění, nebo přečalouní,“ pokračuje architekta.

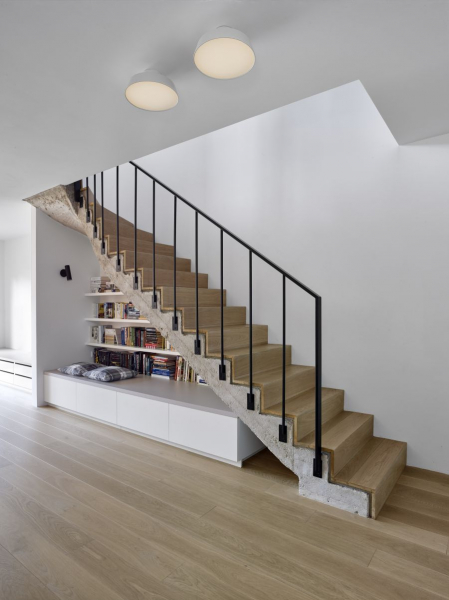

Živost prostoru dodávají např. i přiznané tvárnice, z nichž nechala oškrabat omítku a pouze je natřela na bílo, aby byla vidět jejich textura a nevznikly jen sterilní hladké zdi. „Podobně jsme odhalili pórovitý povrch schodiště z monolitického betonu, které vede do patra – schodiště má krásný tvar a ta omítka na něm byla vyloženě škoda.“ Pod schodiště architektka přidala lavici se zásuvkami, lampičku a vytvořila tam útulný čtecí koutek s knihovnou.

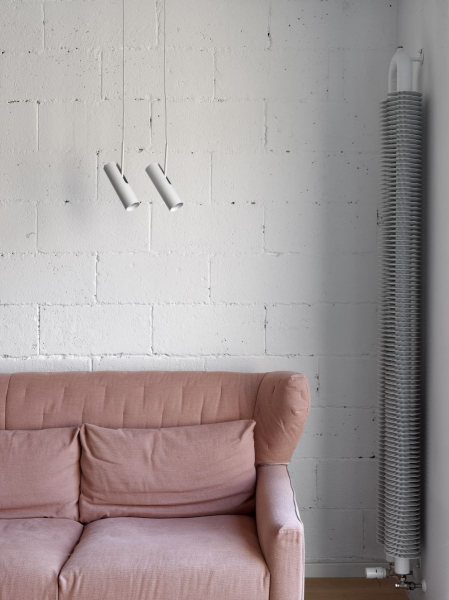

Ostatně osvěžujících designových úprav je v interiéru více, ať už se jedná o originální topná tělesa nebo zmíněné ocelové schodiště. „Tradiční radiátory jsme nahradili topnými spirálami, jaké se kdysi používaly v průmyslových halách. Líbí se mi, mají dobré tepelné vlastnosti, jen na úklid nejsou ideální, usazuje se v nich prach,“ připouští architekta. Změna topných těles byla dána designem i nutností, protože při vybourání oken, resp. jejich protažení až k podlaze nezbylo na původní podokenní radiátory místo.

Jednodílná okna pustila více světla

Koncept architektky naplňuje i strukturovaný povrch hliníkových profilů oken a posuvů Schüco (prášková barva, struktura Carbon 01). „Nechtěla jsem, aby vypadala jako plastová. Okna jsme měnili ve všech místnostech, původní byla prapodivně členěná. Vypadala hrozně, a když navíc do půlky malých oken dáte příčku, která je patnáct centimetrů široká, tak se moc světla do pokoje nedostane. Proto jsme z dvoudílných oken udělali jednodílná, aby se dovnitř dostalo více světla, současně to i lépe vypadá,“ pokračuje ing. arch. Tereza Čudová Ajmová. „A i když jsme například v ložnici kus balkonových dveří dole zazdili a udělali kontinuální parapet přes celou šířku okna, díky minimálnímu členění a užším okenním profilům je v ložnici více světla než předtím.“

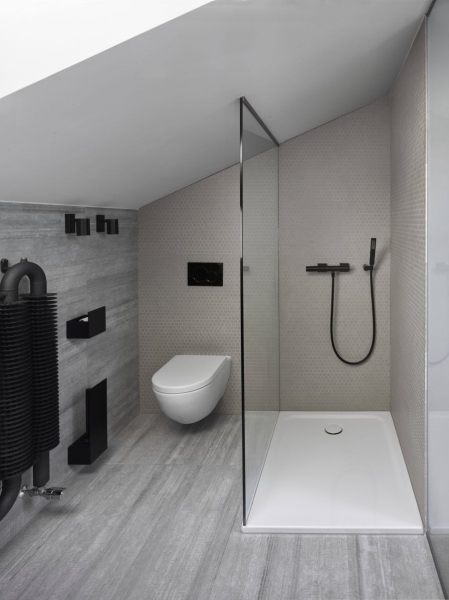

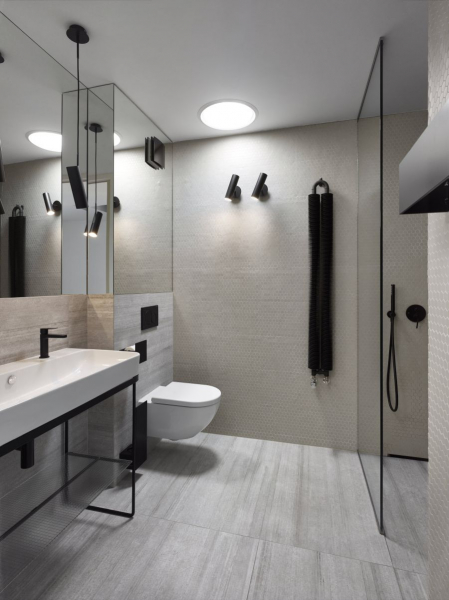

Nadšeni z prosvětlení domu přirozeným zdrojem světla jsou i majitelé, kteří ho nově mají díky světlovodu (VELUX) i ve vnitřní koupelně v patře vedle ložnice. „Světlovod prochází ze střechy nově vybudovaným pokojem dcery. Doteď měli koupelnu jen uměle osvětlenou, byla to taková tmavá komůrka, tak jsem navrhla světlovod. Přišlo mi škoda nevyužít toho, že se zasahovalo do podkroví a dělaly se tam podlahy. Majitelé jsou nadšení, světlovod funguje perfektně, dodal koupelně kromě světla i živost,“ pokračuje architektka.

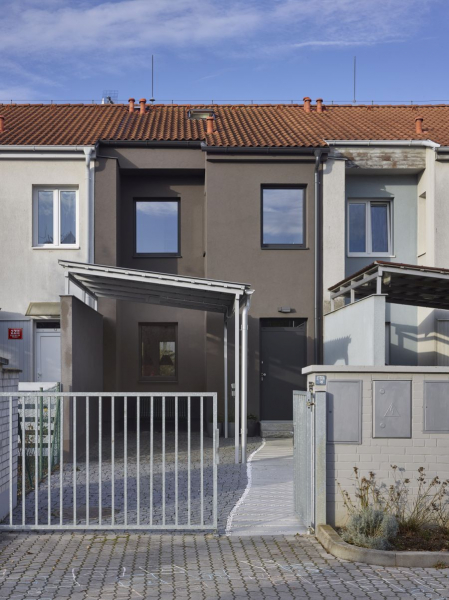

Kromě podkroví se interiér příliš dispozičně neměnil, úzký půdorys řadového domu (5,2 x 12,7 m) to ani neumožňoval. Do přízemí obyvatele vpouští jednokřídlé plné dveře Schüco ADS 75 s nadsvětlíkem a čtečkou otisků prstů. „Otvírání pomocí čtečky otisků prstu klientům doporučuji standardně, je to perfektní způsob, když chcete vyběhnout na zahradu bez obav, že si zabouchnete a nedostanete se domů.”

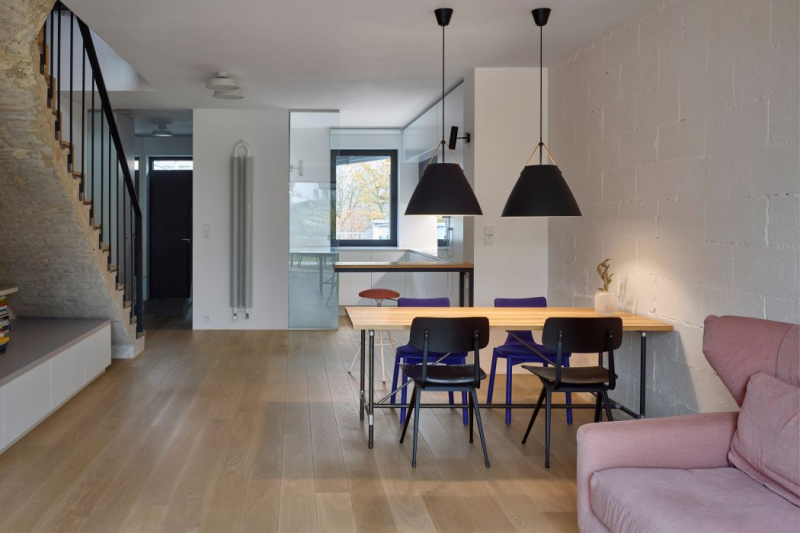

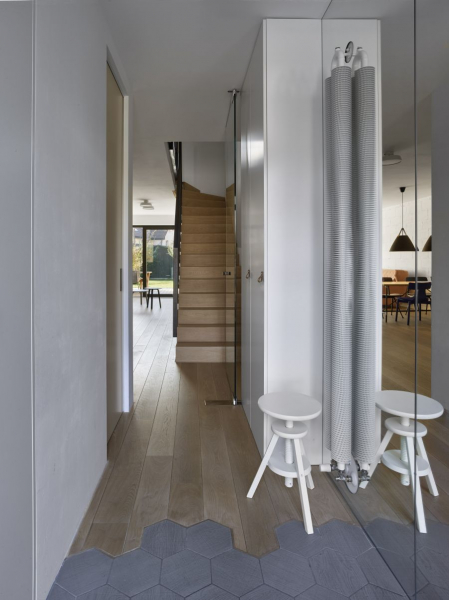

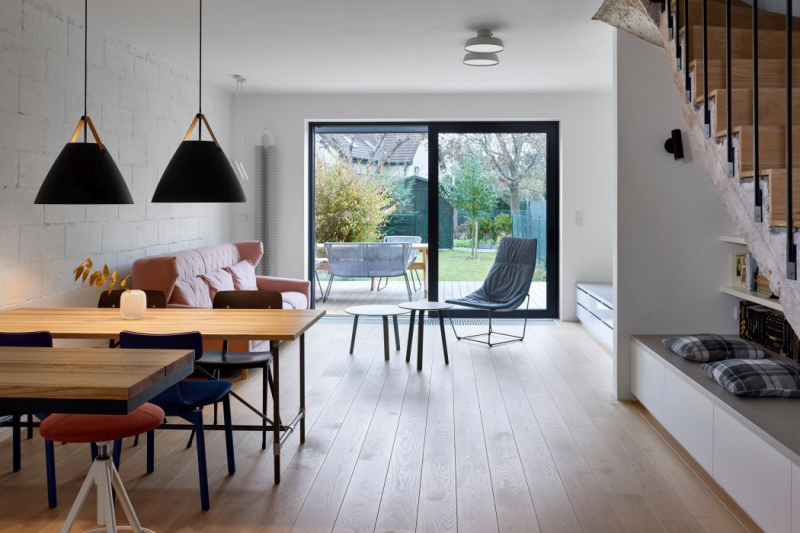

Za dveřmi je malé zádveří, ve kterém architektka nakonec udělala celou stěnu zrcadlovou, aby se prostor opticky zvětšil. Ze zádveří se pokračuje do obývacího pokoje s kuchyní (pocitově oddělené skleněnou stěnou) a na něj za třímetrovými prosklenými posuvně-zdvižnými dveřmi Schüco ASS 70 BE VI navazuje terasa.

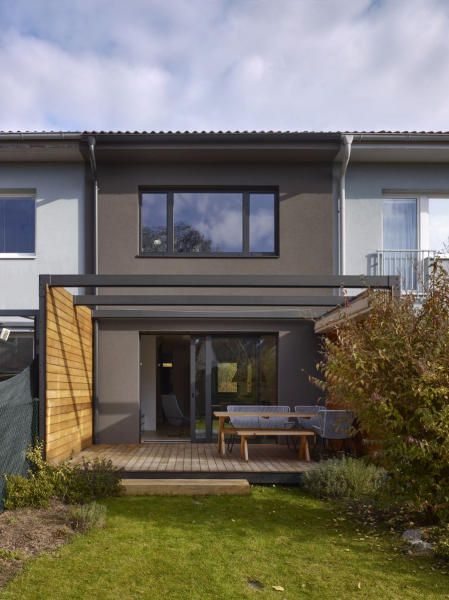

„Původně tam měli klasické balkonové okno a okno s parapetem. To jsme probourali k podlaze, abychom pustili dovnitř více světla, protože obývací pokoj byl poměrně tmavý. Na terase jsme postavili dřevěnou pergolu, jelikož se majitelé chtěli odclonit od sousedů a mít i možnost zastínění proti slunci. Pokoj je orientovaný na jih a dost jim do něj pražilo, proto jsou na pergole textilní baldachýny, které se dají roztáhnout a vytvoří sluneční clonu. Zároveň jsme nechtěli místnost trvale zastínit, aby tam bylo v zimě světelně příjemně, takže jsme to řešili shrnovatelným textilem.“

U syna zvítězil kosmonaut

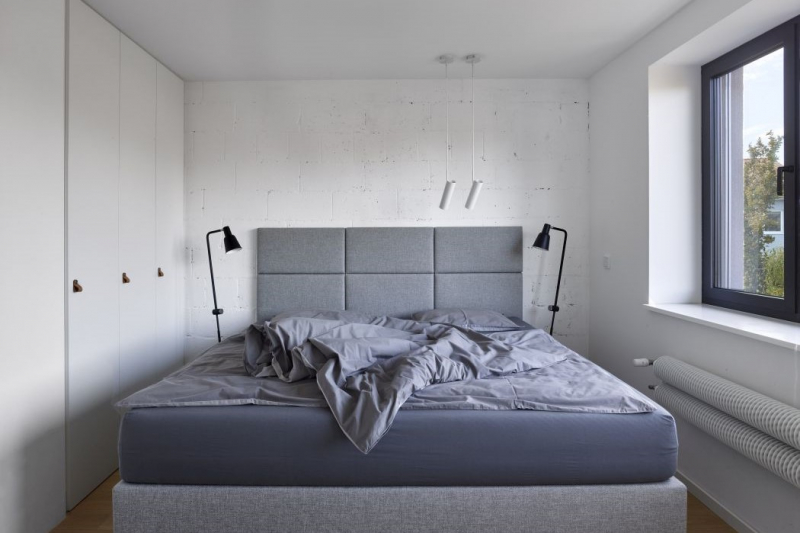

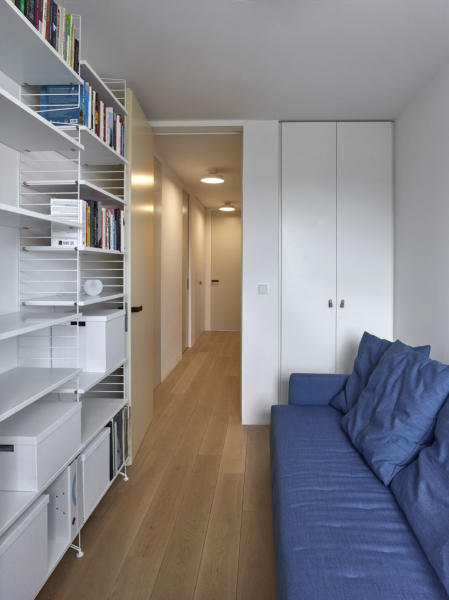

Z obývacího pokoje se po schodech vystoupá do patra, kde je ložnice s výhledem do zahrady, koupelna, zůstal tam jeden dětský pokoj a z druhého vznikla pracovna s rozkládací sedačkou pro přespání návštěv. Pokoji mladšího sourozence nyní dominuje tapeta s kosmonautem. „Koncept rekonstrukce domu je založen na tom, že jedna stěna sousedící s vedlejším domě je vždy nějak pojatá, buď jsou to přiznané cihly, které se mi ale nechtělo v dětském pokoji opakovat, tak jsem navrhla tapetu. Nabídla jsem několik grafik, jedna z nich např. vypadala jako stránka ze sešitu z matematiky s přeškrtanými příklady, ta kupodivu nevyhrála :-), zvítězil motiv s kosmonautem.“

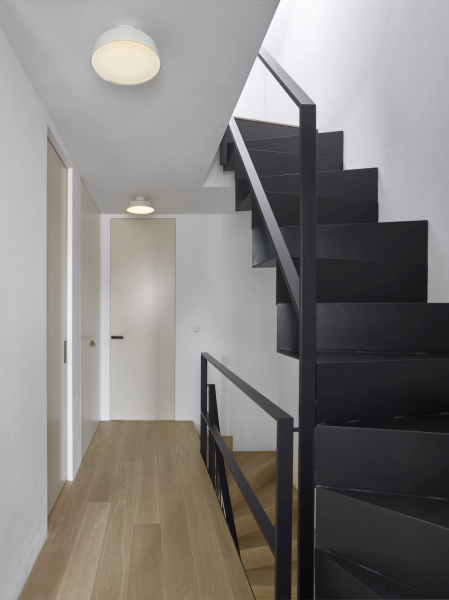

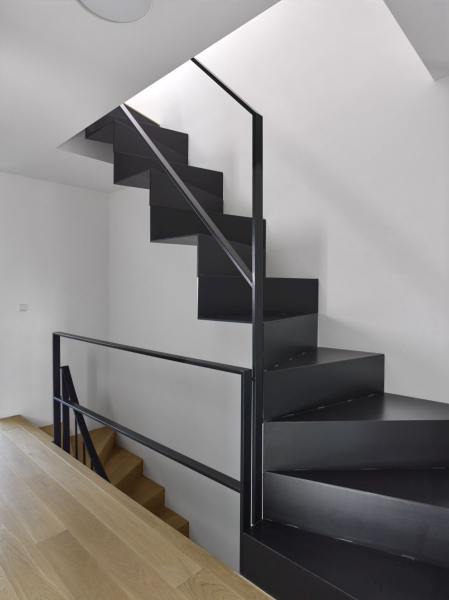

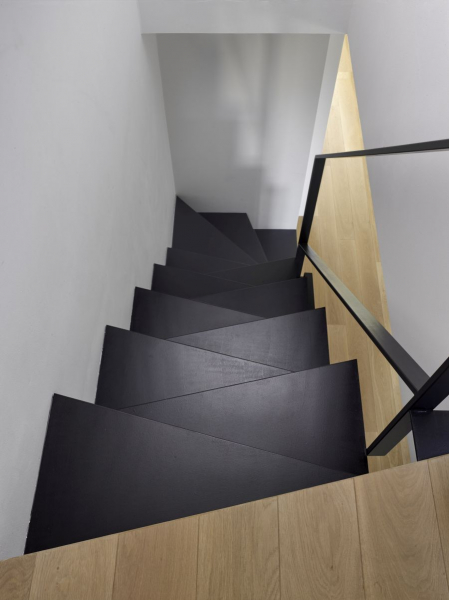

Z chodby v patře se již do nového podkroví s pokojem pro dceru nešplhá po žebříku, ale po zavěšeném, laserem vyřezávaném ocelovém schodišti. „Protože je schodiště hodně strmé, řešili jsme ho jako tzv. mlynářské schody, kdy musíte dát pozor a vykročit správnou nohou, nelze je vystřídat, protože se šikmé stupně překrývají. Tím se ušetří půdorysný prostor, který tam na normální schodiště nebyl. Ocel má poměrně hrubý povrch, je natřena černou barvou, neklouže a ani nestudí, přijímá totiž teplotu okolního prostředí,“ pokračuje architektka a obavy z kluzkosti ocele nemá: „Když srovnáte ocel s lakovaným dřevem, tak to lakované dřevo klouže více.“

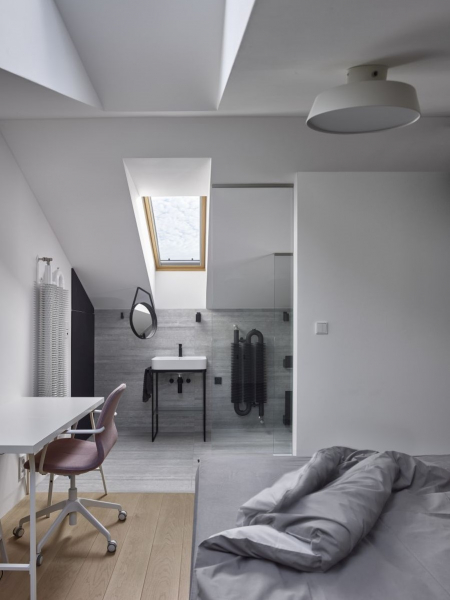

Nový pokoj dcery se rozprostřel přes celý půdorys domu. Jen na kratších stranách, kde už je střecha hodně zkosená k podlaze, vznikly skryté odkládací úložné prostory na zimní bundy, do kterých se vchází nízkými dveřmi. „Museli jsme zesílit konstrukci střechy, abychom mohli vyřezat trámy. Střechu jsme kvalitně zateplili a na každou z protilehlých stran umístili jedno celodřevěné střešní okno VELUX s trojsklem a venkovní markýzou.“ Venkovní markýza z průhledné tkaniny je důležitá v létě, kdy zabraňuje přehřívání, ale zároveň propouští dovnitř světlo. Na plochu téměř dvaceti metrů čtverečních se vešla široká postel, pracovní stůl i vlastní koupelna. „Dcera je nadšená, má svoje soukromí včetně koupelny.“
