Multifunkční vypínače: Od kolébky ke smartu

Když zapátráme hlouběji v historii vypínačů (správněji řečeno spínačů), najdeme zde víc než stoleté modely z porcelánu, z ebenu či lipového dřeva, později z bakelitu a skončíme u moderních plastů současnosti. Z konstrukčního či mechanického hlediska se prakticky už od počátku zavedení elektřiny používaly – podobně jako dnes – otočné vypínače, kolébkové vypínače či tlačítka. Co se opravdu výrazně změnilo, je vnitřní výbava spínačů.

Konvenční spínače

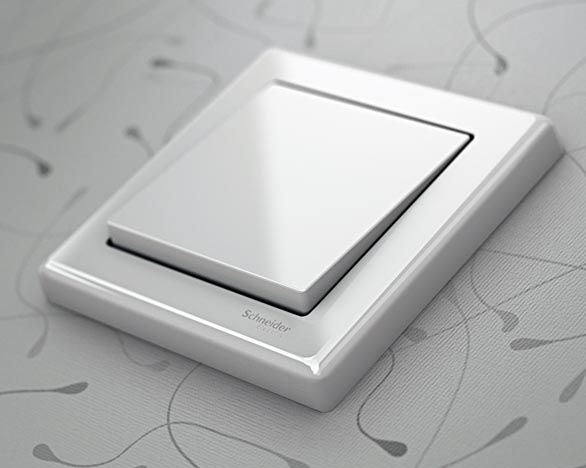

Základním prvkem v sortimentu jsou jednopolové vypínače řazení 1 (takzvané jedničky), které kromě funkce zapnout/vypnout nic jiného neumí. S takovým spínačem vypnete a zapnete prakticky cokoliv. Uvnitř každého vypínače je tzv. strojek, do kterého se při instalaci zapojí jednotlivé vodiče. Je většinou dimenzován na proud 10 ampérů, ale existují i strojky 16A, určené např. pro zářivky či pro větší budovy, jako jsou školy, nemocnice atd.

Stejnou funkci může splnit další typ vypínače, tzv. střídavý spínač, lidově nazvaný schodišťový, který toho umí mnohem víc. Takové vypínače se v odborné hantýrce označují jako „šestky“ a umožňují ovládat světla na chodbě či na schodišti ze dvou míst. Pokud by bylo potřeba ovládat světla ze třech míst, stačí vložit mezi dva vypínače typu šest jednu „sedmičku“, což je vypínač křížový.

Při ovládání lustrů s více zdroji, kdy chceme mít na výběr mezi kompletním a částečným rozsvícením všech žárovek, můžeme použít např. jednopólový dělený vypínač se dvěma okruhy – kolébka vypínače je rozdělena na dvě části.

Tlačítka

K ovládání např. osvětlení z více než tří míst najednou jsou určeny spínače tlačítkové. Do ovladače je ovšem třeba mít vřazeno relé. Při tomto zapojení je jedno, kterým tlačítkem a ze kterého místa relé sepnete. Například u předokenních žaluzií se ovládá motor pohonu dvěma tlačítky (nahoru a dolů) a nesmí dojít ke stisknutí obou tlačítek naráz, protože by se mohl spálit motor. K ovládání žaluziových pohonů se proto instalují vypínače, které této situaci zabrání mechanickým nebo elektronickým způsobem.

Stmívače

Pro zařízení, pomocí kterého dokážete zmírnit intenzitu osvětlení, má čeština slůvko stmívač. U stmívačů starého typu se intenzita světla měnila pomocí otáčení knoflíku potenciometru. To bylo ovšem energeticky marnotratné, energii, kterou jste ušetřili omezením svitu žárovky, jste spotřebovali stmívačem.

Současné stmívače proto pracují na úplně jiném principu, a to na bázi elektronického rozdělení amplitudy. Pokud snížíte svit lustru o 40 %, tak ušetříte 40 % elektřiny. Vzhledem k úsporným žárovkám dnes nehrají úspory při osvětlení tak výraznou roli, spíše jde o příjemnou atmosféru v interiéru. Moderní stmívač do jisté míry vybočuje z konvenčního řešení elektroinstalace a částečně patří k tzv. elektroinstalaci inteligentní.

Elektronické doplňky

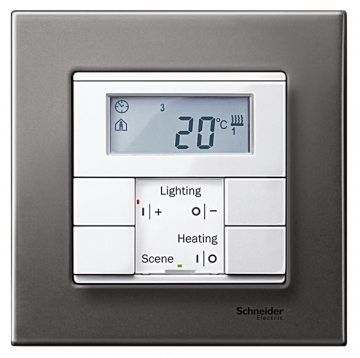

Konvenční elektroinstalaci lze rozšířit o některé elektronické doplňky, například o termostaty. Ty se vyrábějí ve stejném designu jako vypínače či zásuvky a můžete jimi ovládat plynový nebo elektrický kotel či jakýkoliv druh topení. Lze jej programovat pro denní či týdenní režim a může být spojen s venkovním či vnitřním teplotním čidlem.

Dalším doplňkem do systému konvenční, tedy běžné elektroinstalace jsou detektory pohybu, které rozsvítí daný úsek, jakmile někdo vstoupí do určeného místa. Jde o úsporné řešení, které předem vylučuje zbytečné svícení a spotřebu elektřiny. Detektor světla neboli světelné čidlo zajistí, že za denního světla se žárovky zbytečně nerozsvítí.

Konvenční versus inteligentní

Abychom pochopili rozdíl mezi konvenčními spínači a vypínači pro inteligentní elektroinstalace, je třeba si vlastnosti obou systémů popsat.

Konvenční vypínače jsou mezi sebou a spotřebiči propojeny do 1–2 okruhů klasickými vodiči, což je typické pro menší byty a jednoduché a nenáročné instalace. Naproti tomu inteligentní vypínače se zapojují na principu tzv. sběrnicového systému. Toto řešení je vhodné pro náročné elektrické instalace, pro moderní budovy plné elektroniky, datových kabelů i silových vodičů. Sběrnicový systém tak v sobě dokáže bez problémů spojit nejrůznější zařízení a technologie. Inteligentní elektroinstalace nespíná ovládacím prvkem (vypínačem) přímo příkon do konkrétního spotřebiče, ale jde spíš o „softwarové“ řešení, které posílá povely pro spínání.

Podle vlastního vkusu

Netradiční nástěnka pro vzkazy, fotorámeček nebo neviditelný pomocník. I tak může vypadat váš vypínač. Zapomeňte na fádní tlačítka na zdi, díky vypínačům Merten M-Creativ od společnosti Schneider Electric si můžete interiér vyšperkovat podle svého. Výrobek je z průhledného plastu, pod nějž lze vložit jakoukoliv dekoraci – oblíbenou fotografii, kousek látky či tapety, jako je na stěně apod. Děti si mohou namalovat vlastní obrázek, v kuchyni do vypínače můžete vložit napsaný vzkaz atd.

Domácnost s chytrými vypínači

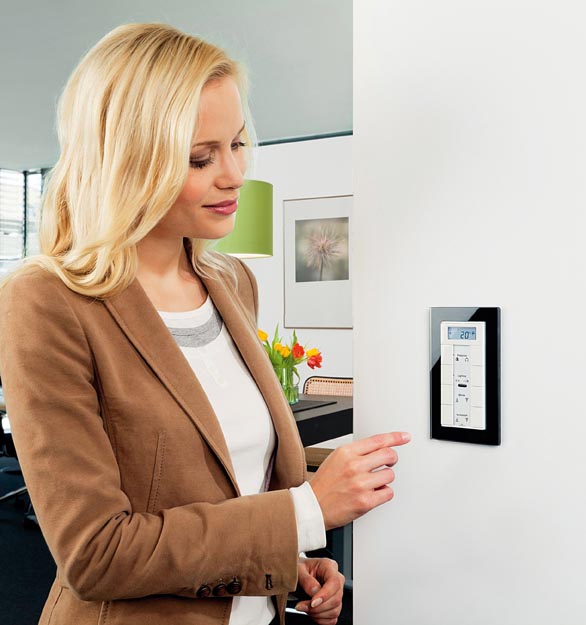

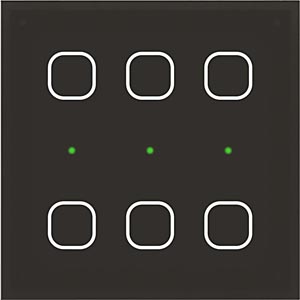

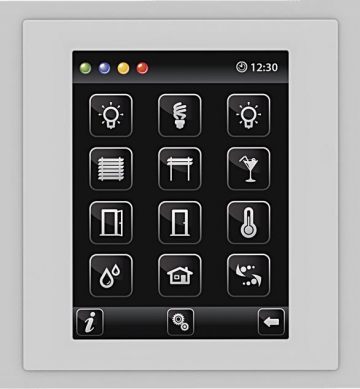

Tzv. inteligentní elektroinstalace využívá jiné vypínače a zásuvky než tradiční el. rozvody. Celý systém se programuje a k ovládání domácnosti se používají multifunkční tlačítka, která zajišťují celou řadu funkcí. V jednom tlačítku může být sloučeno ovládání topení, osvětlení, žaluzií, klimatizace, vzduchotechniky, kamer, bezpečnosti atd. Tlačítka jsou programovatelná a umožňují vytváření různých časových scénářů či přednastavených scénářů pro různé typické příležitosti. Dům se tak přizpůsobuje vašemu životu a učí se vycházet vstříc vašim potřebám a zvyklostem.

Modulární systém

Umožňuje estetickou variabilitu vypínačů a zásuvek. Výměnou rámečku zásadně změníte jejich vzhled, aniž byste museli jít hlouběji do zdi a něco složitě demontovat. Můžete volit od vyloženě exkluzivních rámečků typu břidlice, kůže, sklo či kov až po „obyčejnější“ plasty různých barev a povrchů.

Kontakty: www.elkoep.cz, www.inels.cz, www.schneider-electric.cz

Text: Adam Krejčík, Foto: Archiv firem
