Dvoupodlažní dřevostavba v nízkoenergetickém standardu slouží majitelům jako bydlení na důchod s bezbariérovým přístupem v prvním nadzemním podlaží a s pokojem pro děti a vnoučata v patře.
Nízkoenergetická stavba vyrostla na pozemku, na němž již stálo staré rodové sídlo z počátku devatenáctého století. Majitelé měli upřímný zájem o pokračování rodinné tradice. Chtěli plně využívat pozemku i původních staveb, které mají určitou historickou hodnotu. Jejich rekonstrukce měla být obzvlášť citlivá a profesionální. Totéž očekávali i v případě novostavby.

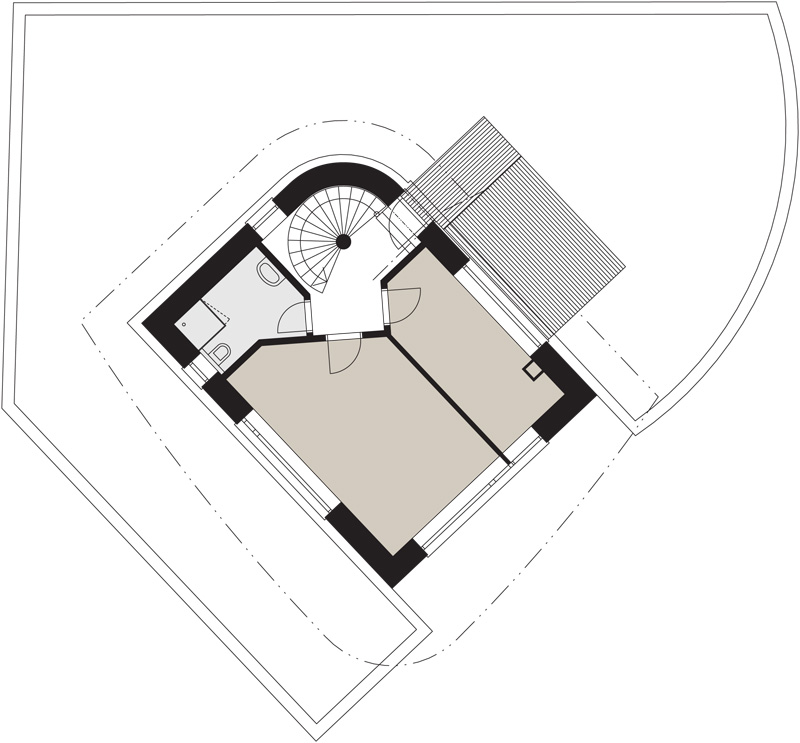

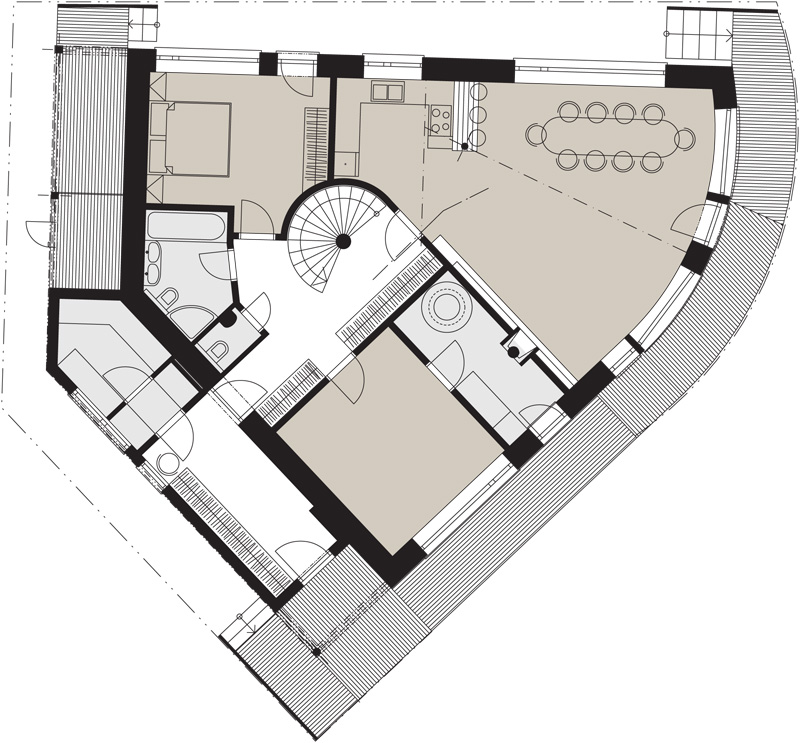

Renomovaný architekt Aleš Brotánek ve svém návrhu maximálně zohlednil historický odkaz místa i četná přání a představy majitelů. Půdorys rodinného domu koresponduje s tvarem pozemku, řeší optimální využití plochy, včetně maximalizace jižní fasády ve správné orientaci domu ke světovým stranám.

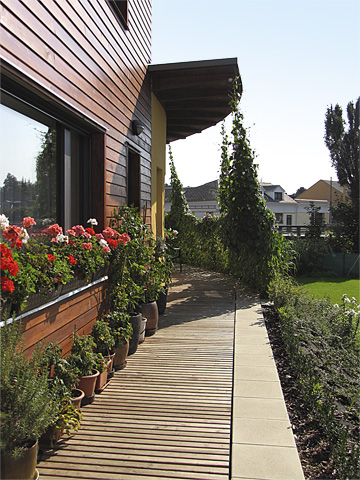

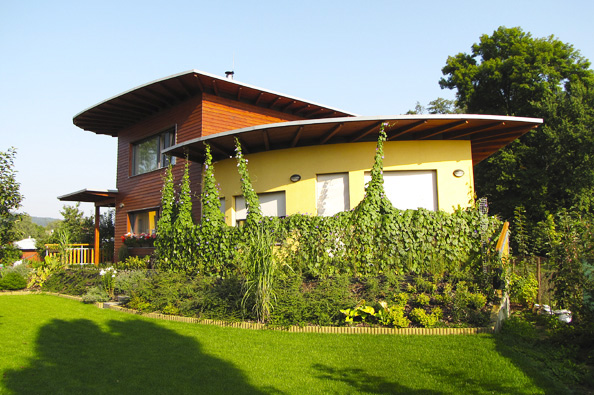

Forma stavby reaguje na blízkost řeky a na již zmíněný historický odkaz sídla měkkými liniemi. Dům je citlivě propojen se zahradou a okolní přírodou. Je důstojným společníkem historické usedlosti.
V dialogu s Alešem Brotánkem majitelé postupně dospěli k projektu, který si skutečně zamilovali. Ve výsledku se nový rodinný dům dělí na vytápěnou obytnou dvoupodlažní část a na nevytápěné prostory se zádveřím a sklady u západní fasády. Na jižní a severní straně jsou praktické přístřešky a částečně krytá terasa.
Dům plný zajímavých technologií

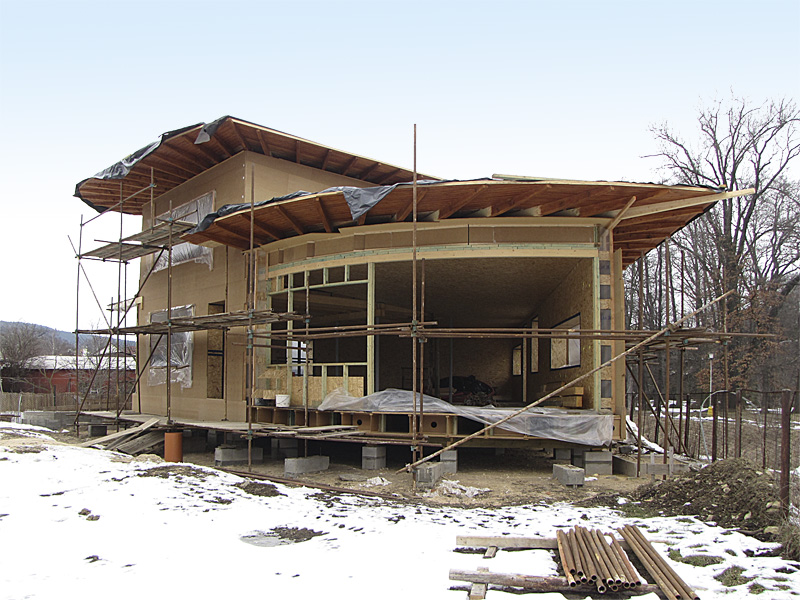

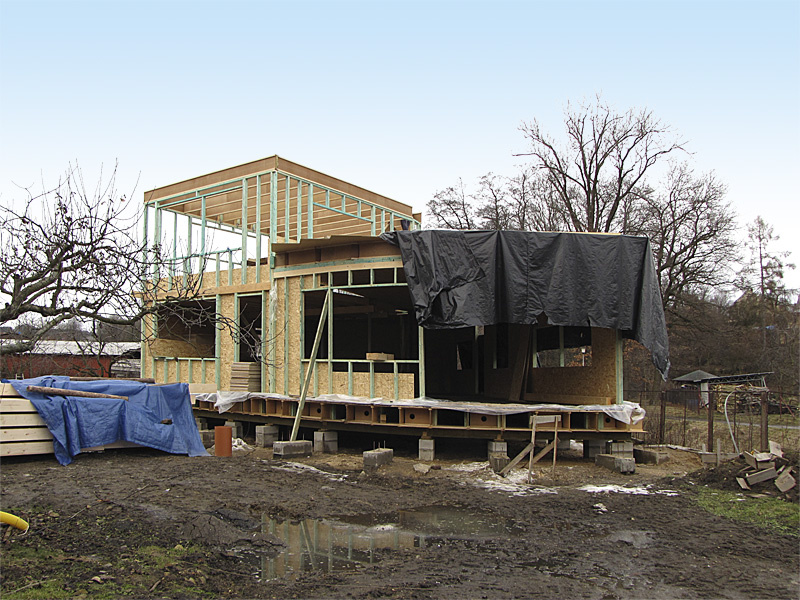

Nízkoenergetická dřevostavba byla založena nad terénem na základové pilíře, čímž odpadla nutnost protiradonové izolace a hydroizolace.

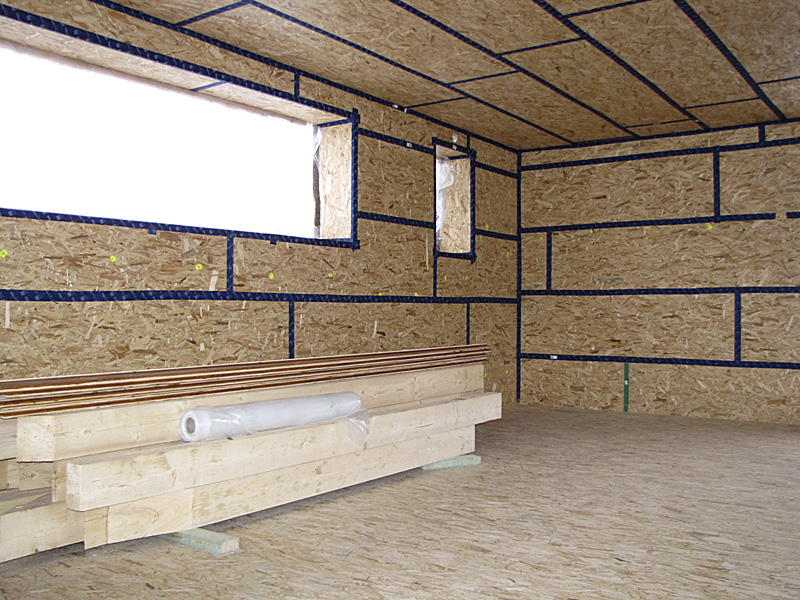

Konstrukční systém horizontálních střech a podlah tvoří dřevěné horizontální „l“ nosníky, které propojují stěnové sloupky obvodových stěn, fošinkový systém (Two-by-four) s tepelnou izolací z foukané celulózy. Konstrukce jsou difuzně otevřené s vnitřní parobrzdou z OSB desek, na vnějším líci opláštěné difuzně otevřenými dřevovláknitými deskami. Celý dům je větrán rovnotlakou větrací jednotkou se zpětným získáváním tepla. Výměnu vzduchu řídí čidla CO2.
Vytápění je odděleno od větrání, v domě najdeme nezávislý teplovodní systém, který má kromě jiného také výhodu individuálního nastavení teplot podle potřeb uživatelů. V každé místnosti jsou teplovodní panely a systém s ekvitermní regulací. Jako zdroj tepla slouží krbová kamna na dřevo a elektroohřev z vlastního fotovoltaického zdroje.
Bydlení na důchod
Nízkoenergetická dřevostavba je optimálním řešením pro bydlení na důchod. Majitelé si pochvalují kontakt s přírodou, věnují se domu i zahradě, mají blízko k dětem a vnoučatům.
Navíc jsou oba příznivci energeticky úsporné architektury a ekologického hospodaření, ve svém domě se zálibou sledují vyváženost úspor energie a kvality vnitřního prostředí (uvažují také o sledování záporných iontů) a společně s architektem Brotánkem konstatují splnění všech požadavků na energetickou náročnost budov a porovnávacích ukazatelů podle jednotné metody výpočtu energetické náročnosti budov. Vlastní energetický štítek obálky budovy, který obsahuje klasifikaci prostupu tepla obálkou budovy a představuje hodnocení tepelnětechnických vlastností budovy. Své volby rozhodně nelitují.
Text: Vlastimil Růžička, Foto: Aleš Brotánek
Technické údaje
Technické údaje:
Poloha: Pardubický kraj, Česká Třebová
Podlahová plocha: 155 m2
Užitná plocha: 128 m2
Obestavěný prostor: 738 m2
Měrná potřeba tepla na vytápění dle PHPP: 18,96 kWh/(m2a)
Měrná potřeba tepla na vytápění: 28,9 kWh/(m2a)
Celková potřeba primární energie dle PHPP: 68,2 kWh/(m2a)

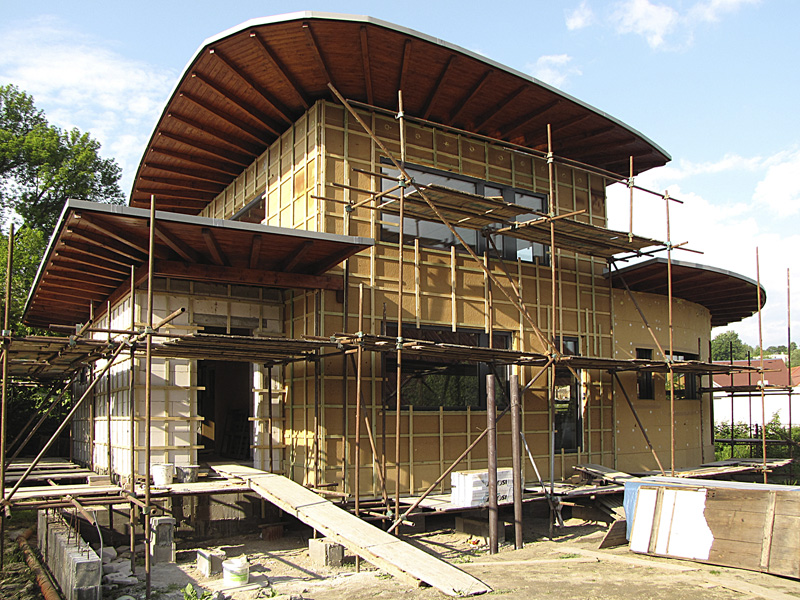

Konstrukční systém: horizontální konstrukce z l-nosníků, na konstrukci podlahy navazují stěnové sloupky 100 x 50 mm obvodových stěn, použit je fošinkový systém Two-by-four s vykonzolovaným pláštěm. Dutiny stropu, podlah i stěn jsou vyfoukány tepelnou izolací z celulózy Climatizer Plus. Konstrukce jsou difuzně otevřené s vnitřní parobrzdou z OSB 3 desek (μ200), na vnějším líci opláštěné difuzně otevřenými dřevovláknitými deskami. Vnitřní stěna je z rákosového pletiva + třívrstvá hliněná omítka ztužená jutovou tkaninou a probarvený hliněný štuk. Na povrchu stěn se střídá modřínový obklad a certifikovaný minerální omítkový systém ztužený technickou tkaninou, difuzně propustný s výpočtem bilance kondenzace vodních par.

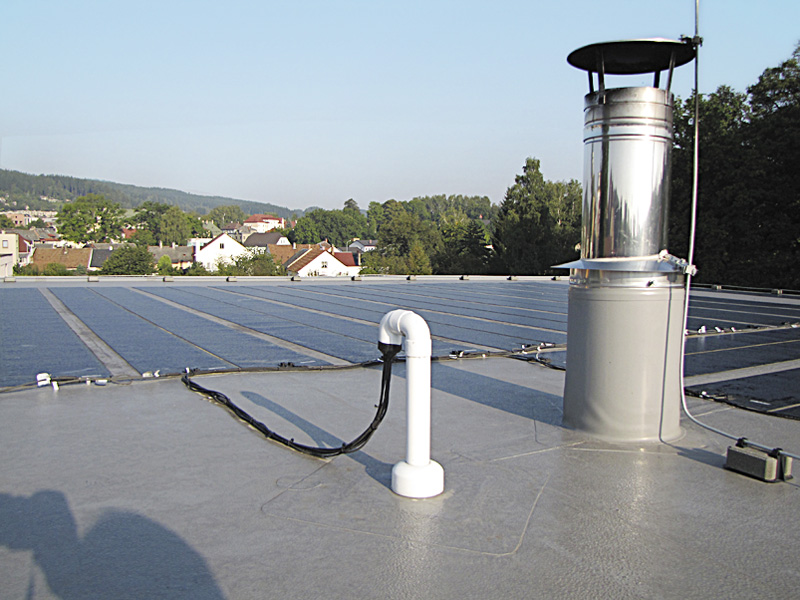

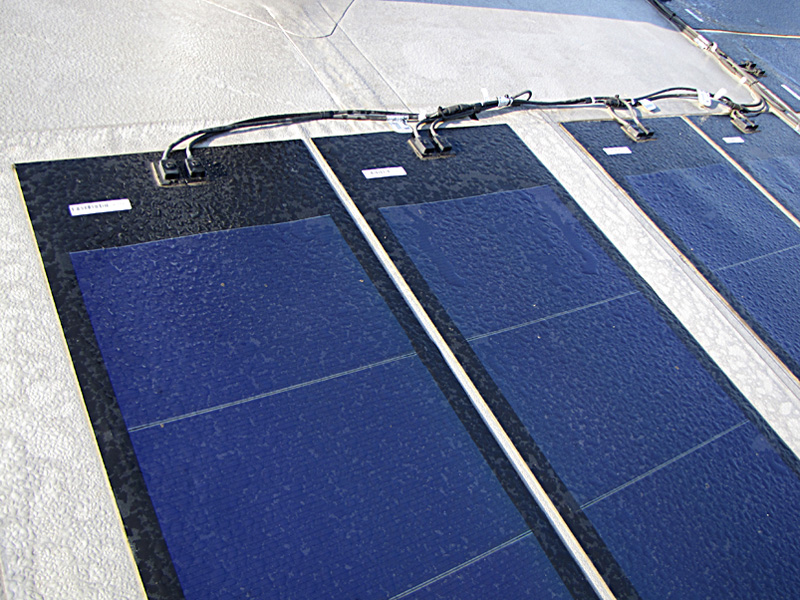

Zastřešení: ploché, nad 2. NP s VAEsolar střešní fólií a nad 1. NP s vegetačním souvrstvím – sukulentní společenstva, substrát pro extenzivní střechy, geotextilie a perforovaná nopová fólie (mimo šikmou část), hydroizolační VAEplan fólie určená pro vegetační střechy tl. 1,5 mm. Konstrukce střechy se skládá z l-nosníků Steico Joist 400, vyplněno foukanou tepelnou izolací Climatizer Plus.

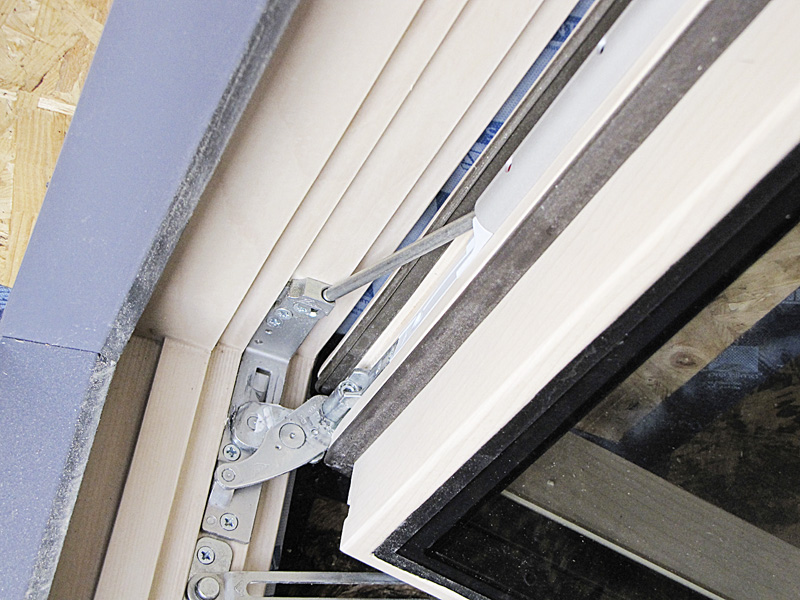

Výplně otvorů: Okna mají dřevohliníkové rámy Alphawin s přeizolovaným rámem, izolačním trojsklem. Jižní a západní okna jsou stíněna screenovou roletou.
Autor:
Akad. arch. Aleš Brotánek, Autorizovaný architekt
Vede AB ateliér, který navrhuje stavby na principech nízkoenergetických, pasivních domů na cestě k soběstačnosti, publikuje poznatky o významu a možnostech úspor v architektuře a je spoluautorem knihy Jak se žije v NED a PD. Je zakládajícím členem sdružení Centra pasivního domu a devět let byl předsedou Rady Centra pasivního domu, je i předsedou z.s. Ekodům. Vystudoval architekturu na Vysoké škole uměleckoprůmyslové (VŠUP).
