BOD BIVALENCE
Tepelnému čerpadlu klesá výkon s klesající venkovní teplotou. Bod bivalence, nebo také bivalentní teplota je teplota venkovního vzduchu, při které tepelné čerpadlo již není schopno dodat potřebný výkon a potřebuje pomocný, bivalentní, zdroj tepla. může se jednat o externí plynový kotel, elektrokotel, kotel na tuhá paliva apod. nejčastěji se ale používá elektrokotel vestavěný přímo v tepelném čerpadle, tzv. záložní elektrokotel. Správně navržená bivalentní teplota by měla být vhodným kompromisem mezi velikostí a tedy pořizovací cenou tepelného čerpadla a náklady na jeho provoz.
VÝKONOVÁ KŘIVKA
Tato křivka znázorňuje závislost výkonu tepelného čerpadla na venkovní teplotě. na její vodorovné ose se většinou udává venkovní teplota a na svislé ose výkon. Výkon tepelného čerpadla klesá s klesající venkovní teplotou. Výkon je tedy nutno vhodně dimenzovat podle tepelné ztráty objektu.
EKVITERMNÍ REGULACE
V případě ekvitermní regulace je teplota topné vody regulována v závislosti na snímané venkovní teplotě v souladu s křivkou tepelné ztráty objektu. Při vyšších venkovních teplotách se topí na nižší teplotu, při nižších venkovních teplotách teplota topné vody stoupá. Tato regulace má významný vliv na hospodárný provoz tepelného čerpadla.
TEPELNÁ ZTRÁTA
Jde o potřebný tepelný výkon pro vytápění objektu. Udává se při určité venkovní teplotě, ta může být pro různé oblasti různá. Hodnotu tepelné ztráty najdeme v projektu topení. Pokud projekt neexistuje, dá se vypočítat pomocí návrhového programu pro tepelné čerpadlo Panasonic Aquarea.
Nepřehlédněte: Abeceda tepelných čerpadel – 1. část
VÝKON TEPELNÉHO ČERPADLA
U údaje o výkonu tepelného čerpadla by vždy mělo být uvedeno, za jakých je to podmínek. Např. výkon 9kW při A7/W35 znamená, že tepelné čerpadlo bude dávat výkon 9 kW při teplotě venkovního vzduchu +7 °C a teplotě topné vody 35 °C. Se vzrůstající teplotou topné vody a s klesající teplotou vzduchu výkon tepelného čerpadla klesá. Chybějící výkon při nízkých teplotách pak dodává tzv. bivalentní zdroj tepla.
Výkon není dobré poddimenzovat. Tepelné čerpadlo je sice při pořízení levnější, ale provoz se pak může velmi prodražit při nižších venkovních teplotách. Případně dojde až k situaci, že tepelné čerpadlo není schopné vytopit dům, a to ani se záložním elektrokotlem. Prakticky podobná situace ale naopak je při nesmyslně velkém výkonu -předimenzování. Tepelné čerpadlo je pak sice „dobré“ ve velmi nízkých teplotách a může pokrýt potřebu výkonu i při -20 °C, bude mít ale problémy při vyšších venkovních teplotách, např. okolo 0 °C a vyšších, kde bude cyklovat, což se projeví na životnosti kompresoru, a bude mít paradoxně vysokou spotřebu.
COP – topný faktor COP (Coefficient of Performance)
Hned vedle výkonu je toto jeden z klíčových parametrů pro hodnocení tepelného čerpadla. Určuje poměr mezi výkonem a příkonem potřebným nejen pro provoz kompresoru, ale i dalších komponent tepelného čerpadla. Čím je výsledek vyšší, tím je lepší a úspornější tepelné čerpadlo. Při porovnávání tepelných čerpadel je ale třeba porovnávat COP při stejných podmínkách, protože COP se zásadně mění v závislosti na venkovní teplotě a teplotě topné vody. Čím nižší venkovní teplota a současně čím vyšší teplota topné vody, tím horší COP.
Je třeba se podívat, jaké výsledky dosahuje tepelné čerpadlo při nízkých venkovních teplotách. Velmi levná tepelná čerpadla většinou ohromí zájemce vysokým COP při nadnulových venkovních teplotách, zatímco při nízkých teplotách už prakticky netopí. Takováto čerpadla se pak hodí nanejvýš pro sezonní dohřev vody ve venkovním bazénu. Pro vytápění domu je ale potřeba tepelné čerpadlo, které udrží dobrý výkon a COP i při nízkých teplotách. COP samo o sobě udává kvalitu samotného tepelného čerpadla. Pokud je nainstalováno nevhodné tepelné čerpadlo do nevhodné topné soustavy, pak ani dobré „katalogové“ COP není zárukou dosažení úspory nákladů na topení. Výběr a návrh tepelného čerpadla proto svěřte zkušeným profesionálům.
SCOP
Jedná se o sezonní hodnotu parametru COP. Vyjadřuje poměr výkonu k elektrickému příkonu za celou topnou sezonu.
A7/W35
S takovýmto nebo podobným údajem se setkáte např. v katalogu nebo v technických manuálech tepelného čerpadla. Znamená teplotu venkovního vzduchu 7 °C a teplotu topné vody 35 °C (AIR/WATER). U tepelných čerpadel je toto důležité hlavně při porovnávání výkonů a COP. Mělo by tedy být uvedeno, že tepelné čerpadlo má např. výkon 7kW a COP 4,4 za podmínek A7/ W35. Pokud někdo uvádí výkon nebo COP bez podmínek, za kterých je měřil, pak je to nicneříkající údaj, nicméně se dá předpokládat, že se jedná o podmínky právě A7/W35. Většina výrobců obvykle uvádí v katalogových listech podmínky A7/W35, A2/W35 a A-7/W35. Pak lze různá tepelná čerpadla od různých výrobců podle katalogových listů porovnávat.
TOPNÝ KABEL
Používá se pro ohřev spodní vany venkovní jednotky tepelného čerpadla, aby v ní nenamrzal odtékající kondenzát při podnulových venkovních teplotách. Topný kabel je nutno v případě potřeby dokoupit jako extra příslušenství.
Čtěte také: Jak vybrat tepelné čerpadlo? 5 oblastí, na které se zaměřit
POKOJOVÝ TERMOSTAT
Používá se jako extra příslušenství k tepelnému čerpadlu v případě, že není vhodný standardní způsob řízení teploty výstupní topné vody podle ekvitermní křivky.
AWHP, AIR TO WATER HEAT PUMP
Jedná se o zkratku z anglického výrazu pro tepelné čerpadlo systému vzduch/voda.
CHLADIVOVÉ POTRUBÍ

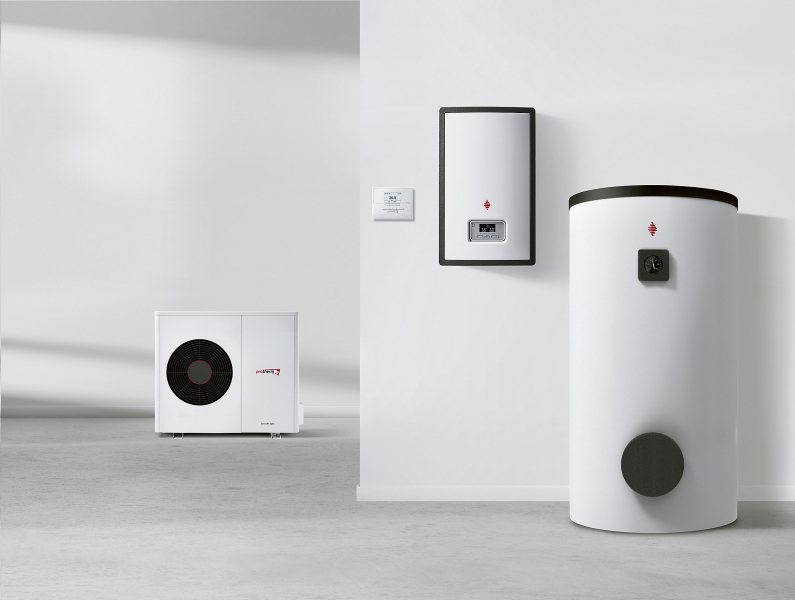

Většinou jde o měděné izolované potrubí, které propojuje jednotlivé části chladivového okruhu. Pokud je tepelné čerpadlo v děleném provedení (split), propojuje se jím venkovní a vnitřní jednotka.
CHLADIVO
Chladivo je médium, které má schopnost měnit svoji teplotu na základě rozdílného tlaku a má schopnost na sebe vázat nebo uvolňovat teplo. Slouží jako teplonosná látka v tepelném čerpadle.
CHLADIVOVÝ OKRUH
Každé tepelné čerpadlo je vybaveno hermeticky uzavřeným chladivovým okruhem, který má čtyři základní části. Kompresor, kondenzátor, expanzní ventil a výparník. Uvnitř koluje chladivo.
AKUMULAČNÍ NÁDOBA
Akumulační nádoba slouží k akumulaci topné vody. Dříve bylo její použití u tepelných čerpadel nezbytné. V poslední době se od jejího použití díky plynulé regulaci výkonu kompresoru spíš upouští.

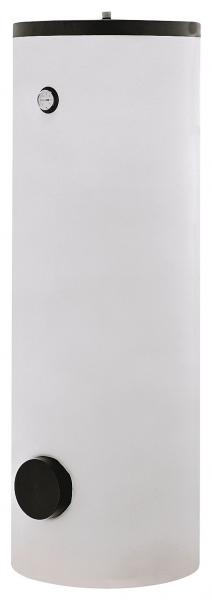

NÁDOBA TUV
Tepelné čerpadlo není schopno ohřívat teplou užitkovou vodu průtokově, tak jako třeba plynový kotel. V případě požadavku na přípravu teplé užitkové vody je potřeba k tepelnému čerpadlu připojit vhodnou nádrž s dostatečnou zásobou TUV. Tepelné čerpadlo se pak o ohřev stará ve zcela automatickém režimu.
TOPNÝ HAD
Jde o trubkový výměník v nádrži teplé užitkové vody. Proudí jím topná voda z tepelného čerpadla a na jeho stěnách dochází k přenosu tepla do nádrže. Je důležité, aby povrch topného hada měl co největší plochu (teplosměnná plocha), tak aby ohřev vody probíhal s co nejlepší účinností.
PODLAHOVÉ VYTÁPĚNÍ
Skládá se z potrubí, ve kterém cirkuluje topná voda, které je rozvedeno pod povrchem podlahy. Nejčastěji je zalito přímo v nosné ploše podlahy. Podlaha má velkou teplosměnnou plochu, proto stačí velmi nízká povrchová teplota na to, aby byla místnost dostatečně vytopená. Podlahové vytápění je díky nízké teplotě topné vody vhodné pro kombinaci s tepelným čerpadlem.
Mohlo by vás také zajímat: Jak se žije s tepelným čerpadlem
Text: Adam Krejčík a Roman Rous | Foto: archiv firem
