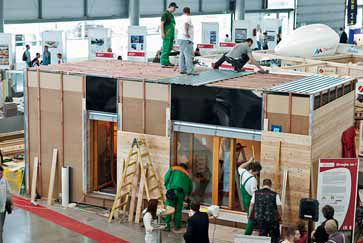

Podle Evropské unie od roku 2020 nepostavíte jiný než pasivní dům. Spousta lidí však na tyto objekty – především kvůli obavám z vyšších nákladů a složitosti řešení – stále nahlíží s neskrývanou skepsí. Neopodstatněné negativní postoje se snad podařilo zahnat praktickou ukázkou montáže funkčního a kompletně vybaveného mobilního pasivního domku během brněnského veletrhu. Hlavním organizátorem stavby a odborným garantem bylo sdružení Centrum pasivního domu.
Co stěna, to originál

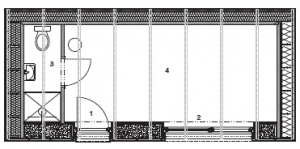

Na stavbu pasivního domu byly využity materiály a technologie běžně používané u sendvičových dřevostaveb. Základ tvoří stěnové panely NOVATOP z vrstveného masivního dřeva a rámové konstrukce: podlaha Novatop Elements (nosná spodní vícevrstvá deska (SWP) s izolací, stěny – panely Novatop Solid tl. 84 (42/42) mm a střecha – elementy Novatop Open. Tuhá konstrukce panelů umožňuje transport buňky jako celku na návěsu a montáž pomocí autojeřábu (půdorysné rozměry 3,5 x 7,5 m).
Dílčí komponenty se vyrábí ze smrkového dřeva s povrchem v pohledové kvalitě, proto byly „přiznány“ i v interiéru buňky. Z venkovní strany je tepelná izolace v tloušťkách obvyklých u pasivních domů. „Chtěli jsme veřejnosti přiblížit pasivní domy jako moderní, designově zajímavou a kreativní architekturu, která není svázána s žádným konkrétním produktem ani nosnou konstrukcí,“ komentoval celou akci ředitel Centra pasivního domu Ing. Ján Bárta. „Proto jsme například každou stěnu izolovali jiným způsobem a na separátních dílčích stěnách ukazovali práci s různými konstrukčními materiály.“ Ukázkově byly použity celkem čtyři typy skladeb obvodových stěn.
Na zadní straně domu je varianta s kontaktní izolací z tvrdé minerální vlny se stěrkovou omítkou. Jednu boční stěnu pak izoluje měkká minerální izolace, vkládaná mezi žebříkové dřevěné nosníky kotvené k bočnímu nosnému panelu. Druhá boční stěna je zaizolována měkkou dřevovláknitou deskou, vkládanou mezi typový dřevěný I nosník se stojinou vyizolovanou opět dřevovláknitou izolací. Přední strana domu je řešena z úsporných typových I-nosníků na celou šířku stěny s neseným vyplněním foukanou izolací z celulózy. Tloušťky izolací se u stěn pohybují v rozmezí 300–360 mm, hodnoty součinitele prostupu tepla U jsou v rozmezí 0,10-0,12 W/m2K.
| Více článků z rubriky STAVBA na www.dumabyt.cz. |
Hi-tech izolace
V čelní stěně jsou osazeny vstupní dveře určené pro pasivní domy a velkoformátové okno s posuvnými dveřmi pro přímý vstup na terasu. Výplně tvoří kvalitní dřevěná eurookna s izolačním trojsklem. Pro přerušení tepelného mostu byly rámy v šířce 52 mm překryty dřevovláknitou izolační deskou. V kritických místech napojení parapetů a v místě „kastlíků“ (nad oknem a nad dveřmi) elektricky ovládaných venkovních žaluzií pro regulaci solárních zisků pak byly použity nanoporézní aerogelové a polymer polystyrenové tepelné izolace. Čelní a boční fasády jsou obloženy modřínovou palubkou. Pultovou provětrávanou střechu kryje trapézový plech, minerální izolace je vložená v konstrukci stropního panelu (systém dřevěného fošinkového stropu se spodním záklopem z biodesky) a mezi fošny nad panelem tvořícím spád střechy.
Podlahu tvoří fošinkový rámový systém, zde s oboustranným záklopem a vnitřní minerální izolací 240 mm. Dům bude stát na osazovacím roštu s další vloženou izolací tl. 220 mm. „Při této ojedinělé stavební reality show jsme tak dokázali, že stavba pasivních domů nemusí být časově ani finančně náročnější než stavba běžných domů. Výsledkem je však pro majitele a investory až 90% úspora nákladů na vytápění a velmi vysoký komfort bydlení,“ doplňuje Jan Bárta.
| ! Prohlédněte si on-line NEJVĚTŠÍ KATALOG RODINNÝCH DOMŮ ! |
Inteligentní výbava
Buňka je vybavena technologií řízeného větrání s rekuperací s vysokou účinností. Byla provedena i tlaková zkouška těsnosti, blower-door test. Za zmínku pochopitelně stojí i integrované nadstandardní vybavení prvky inteligentního domu iNELS – „chytrá“ elektroinstalace kupříkladu ovládá vytápění pomocí malého přímotopu, postará se o stmívání svítidel nebo spouštění venkovních žaluzií, na systém lze napojit i řízené větrání s případným čidlem CO2, zabezpečení domu a podobně. „Za pouhé čtyři dny se nám podařilo domek dokončit tak, aby byl obyvatelný, ale především komfortní pro jeho uživatele. Věřím, že se tak podařilo českou veřejnost posunout o další krok směrem k nižší energetické závislosti, a tedy i nižším výdajům za vytápění a ke komfortnějšímu a zdravějšímu bydlení,“ uzavírá Jan Bárta.
Pasivní (mini)dřevostavba je vybavena kuchyňskou linkou (pod dřezem je umístěn 30 l elektrický bojler k přípravě teplé vody a součástí je i vařič a zabudovaná lednička), sociálním zázemím (skýtá umyvadlo, sprchový kout a WC) a moderním šedým modulovým nábytkem z vysoce kvalitního umělého ratanu. Designéři z Bytového ateliéru jej navrhli a nechali vyrobit tak, aby se dal bez problému použít i v exteriéru. Linka navazuje na jídelní stůl pro 4 osoby. Také sezení lze přemístit na venkovní terasu, úložná stěna je kombinována s velkoplošnou televizí. Hotová stavba je nyní k vidění v Národním stavebním centru EDEN v Brně. Šanci získat právě tento domek budete mít na zářijové aukci. Vyvolávací cena je totiž pouhá jedna koruna.
text: Petr Saulich, foto: Centrum pasivního domu
