Stavba roubenky 8: Okna v roubení a podlahové topení

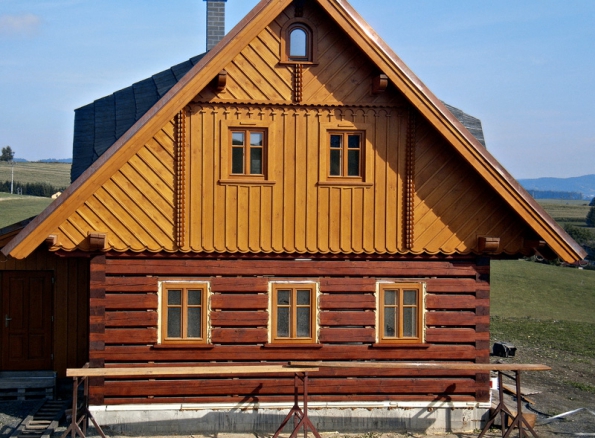

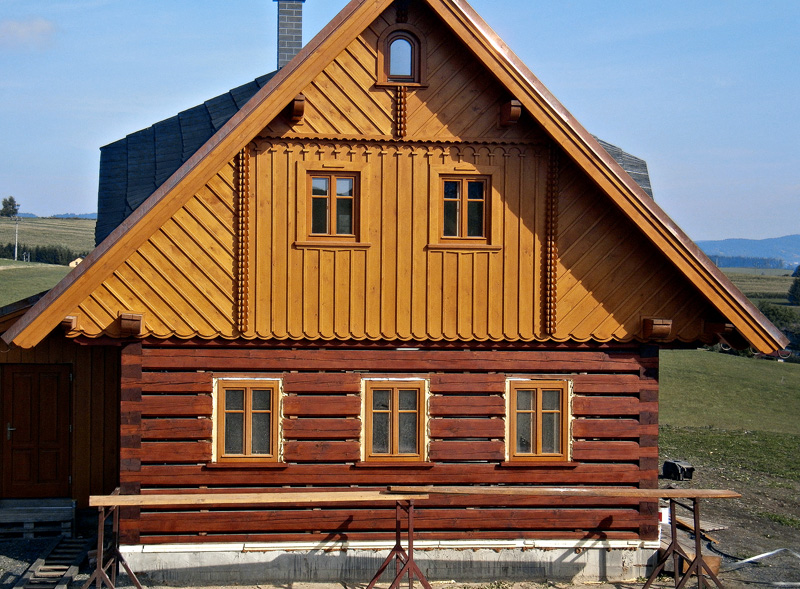

Okna v roubení

Okny ve štítě jsme se už zabývali, nyní přicházejí na řadu okna v přízemí, v roubených stěnách. Stavebník pan Fröhlich si vybral tradiční špaletová okna, která se v roubenkách používala odjakživa. Podhorské podmínky vyžadovaly specifickou skladbu okenních skel, což v našem případě obnášelo kombinaci čtyřmilimetrového jednoduchého skla s izolačním dvojsklem.

Jednoduché sklo chrání venkovní stranu okna, kdežto izolační dvojsklo je zasazeno do vnitřní, interiérové strany. Tato skladba není náhodná, protože co nejlépe využívá potenciál špaletové konstrukce se vzduchovou vrstvou uvnitř. Špaletová okna si stavebník objednal na zakázku, byla vyrobena ze smrku, venkovní parapety jsou z modřínu.

Stavitel roubenky pan Prokůpek, který má na svém kontě už několik roubených staveb, nám prozradil, že vnější rámečky oken nejsou ošetřeny lakem a štětcem, jak by se mohlo zdát, ale pro zvýšení odolnosti byly nastříkány v lakovně profesionální stříkací pistolí.

Výběr vytápění

V roubence se bude topit kachlovými krbovými kamny a teplovodním podlahovým topením. Pan Fröhlich hledal ideální podlahové topení dlouho, až se na něho usmálo štěstí před rokem na veletrhu ForArch.

„Nejprve jsem pátral na internetu, ale pořád jsem si nebyl jistý, takže nakonec jsem problém rozlousknul až na veletrhu. Zde jsem narazil na stánek firmy Eurosystémy, která instaluje podlahový systém německé značky Top Heating. Zaujala mne zejména vysoká účinnost, provedení i cena.“

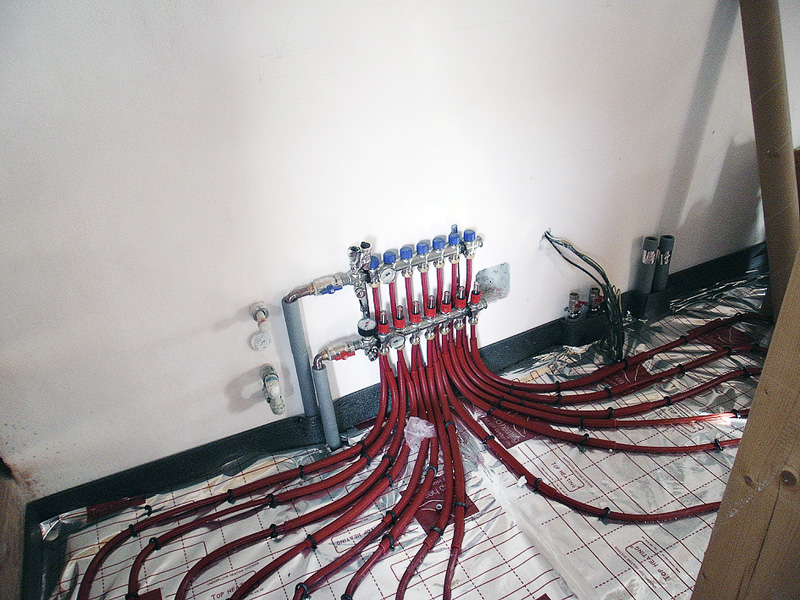

Podlahové vytápění v přízemí roubenky sestává z rozdělovače a plastových trubek, jejichž páteřní rozvod měděnou trubkou je ukončen kulovými kohouty a přípravou pro napojení elektrokotle.

Pokládka podlahového systému

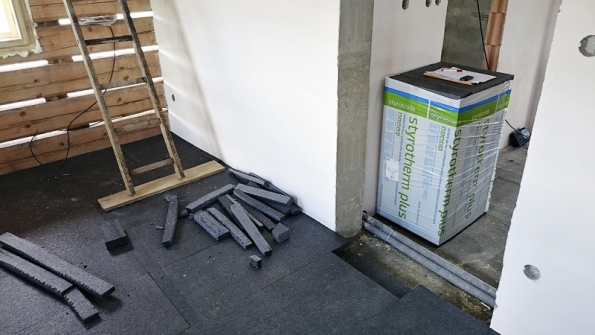

Jelikož prvky systému na sebe navazují, šla technikovi práce pěkně od ruky, nicméně jen pokládka polystyrenu zabrala jeden den. Na betonovou desku pokrytou protiradonovou a protivlhkostní izolací IPA položil dvě vrstvy polystyrenu (6 cm). Konkrétně šlo o grafitový polystyren, který má lepší tepelněizolační vlastnosti. Všechna volná místa, zejména u stěn, technik důkladně vypěnil montážní pěnou, aby teplo neunikalo dolů do konstrukce podlahy.

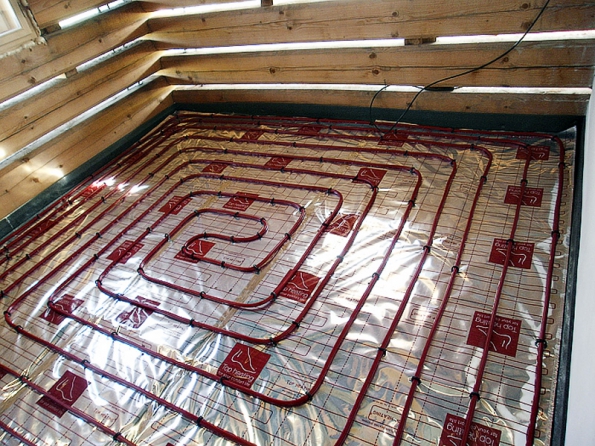

Druhý den pokračovala práce instalací reflexní fólie, na kterou pracovník instalační firmy postupně pokládal topné trubky – od obvodu do středu místnosti a zpět od středu k obvodu, celkem sedm okruhů. Jednotlivé závity topné hadice na místě přichytil systémovými svorkami, zapíchnutými do polystyrenu. Rozvody nevedou pod těžkými předměty, jako jsou krb, kuchyňská linka, sprchový kout nebo pračka. Každá místnost v přízemí má svůj okruh.

Po napojení páteřního rozvodu na rozdělovač následovala tlaková zkouška vodou a vzduchem, která odhalí případné skryté vady a netěsnosti. V našem případě proběhlo všechno hladce, což je podle technika zcela standardní situace, protože se za celou svou kariéru s netěsností nesetkal.

Po tlakové zkoušce byly trubky definitivně zality anhydritem, byl připojen kotel a zapojena teplotní čidla. Ale vzhledem k tomu, že kotel bude zavěšen pod schody, které ještě nestojí, vrátíme se k němu i k tepelné regulaci v dalších dílech později v tomto roce.

Text: Adam Krejčík, Foto: Roman Fröhlich
