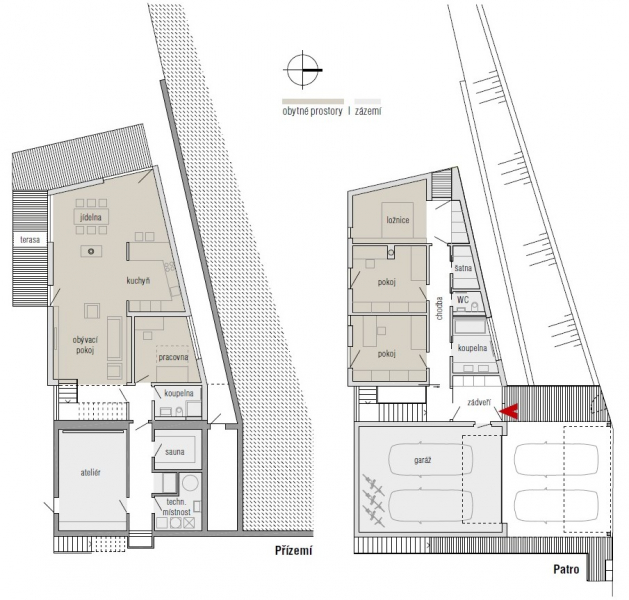

Půdorys

Technické údaje:

Zastavěná plocha: 206,5 m2

Užitná plocha: 322,8 m2

Obestavěný prostor: 1055,4 m3

Pata dřevěné nosné konstrukce je nad úrovní terénu – kde to nebylo možné, jsou použity tvarovky ztraceného bednění. Svislou nosnou konstrukci tvoří rámové panely, konstrukce je vyplněna tepelnou izolací tl. 160 mm, dřevovláknitou izolaci má také z vnější strany. Instalační předstěna z vnitřní strany zajistila difuzní otevřenost stavby. Stěny jsou spřaženy vaznými trámy, na které se ukládaly krokve. Příčné stěny tvoří rámové panely z konstrukčního řeziva, i v tomto případě byla využita tepelná izolace. Příčky, které nejsou nosné, jsou ze sádrokartonu. Stropní konstrukce tvoří panely z trámů zakrytých OSB deskou. Opatřeny jsou sádrokartonovým podhledem. Stropy technického zázemí byly realizovány ze skládaných betonových panelů. Garáž, respektive střecha nad krytým parkovacím stáním, probíhá až na hranici pozemku. Má plochou střechu s vnitřními vpustěmi. Obytná část domu je na ni napojena kolmo, má pultovou střechu o sklonu 3° schovanou ze tří stran za atikou.

Zdrojem tepla je v domě tepelné čerpadlo vzduch/voda s integrovanou venkovní jednotkou. Určeno je na vytápění i na větrání s rekuperací vzduchu. Jeho topný výkon (bez rekuperace) je 6 kW. Z akumulační nádoby se rozvádí topná voda do podlahového vytápění.Ohřev teplé užitkové vody byl řešen také v rámci technologie tepelného čerpadla – v jeho opláštění je integrován zásobník vody s topnou vložkou.
