Ať stavíte nové bydlení, nebo už vás ve starším domě nebaví pohled na všudypřítomné prodlužovačky, jedno je jisté - potřebujete novou, moderní a funkční elektroinstalaci. V takovém případě vám jistě přijde vhod náš seriál, věnovaný možnostem moderních technologií.

Jak tedy získat bezpečnou, komfortní a ve spotřebě šetrnou elektroinstalaci, která vám ulehčí život v novém či zrekonstruovaném domě nebo bytě? Vše se nemusí točit pouze kolem spínačů a zásuvek. Moderní elektroinstalaci lze pozvednout na vyšší úroveň řadou přístrojů, které zjednoduší ovládání jednotlivých prvků, nebo ji dokonce i ozvučí.

Kabeláž - základní, tj. silové a sdělovací rozvody

Vedení kabelů a jejich trasy určuje ČSN. Mohou být buď pouze pod omítkou, nebo jsou vedeny tzv. úložnou soustavou, tj. například v trubkách, a to zpravidla skrytě ve zdicích materiálech. Soustava má být navržena tak, aby s pří­padnou rezervou mohla pojmout požadovaný a potřebný počet vodičů a kabelů o potřebných průřezech. To je dobré pro případné dodatečné instalace nebo opravy bez významných zásahů do stavby. Také je vhodné navrhovat silové rozvody tak, aby na stejných trasách ne­vedlo přílišné množství kabelů. Vhodnější je montáž více rozvaděčů.

Je rozdíl v kabelech?

Ano, a značný. V běžných instalacích se používají silové a sdělovací (data, TV, telefon) kabely. V případě, že uvažujete o moderní inteligentní elektroinstalaci, je třeba připravit kabely pro tzv. sběrnicové systémy. V tomto případě nahradí silové vedení ve velké části pouze jeden sběrnicový kabel.

Rozdíl mezi běžnou a inteligentní elektroinstalací

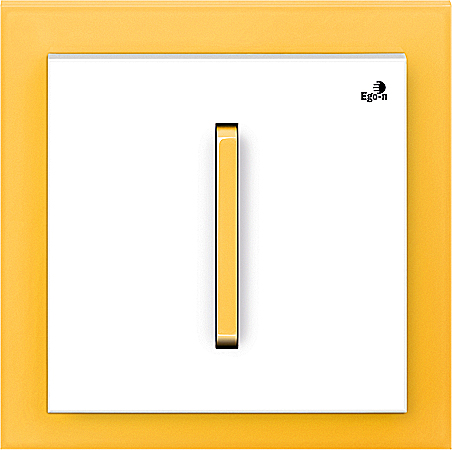

Běžná elektroinstalace se skládá většinou ze standardních spínačů, zásuvek a dalších prvků, které spolu většinou nespolupracují. Zajišťují základní fungování domu - ovládání světel a spotřebičů, ale těžko můžete očekávat výraznější úspory energií, vyšší komfort a tudíž i užitnou hodnotu.

Co dokáže inteligentní elektroinstalace

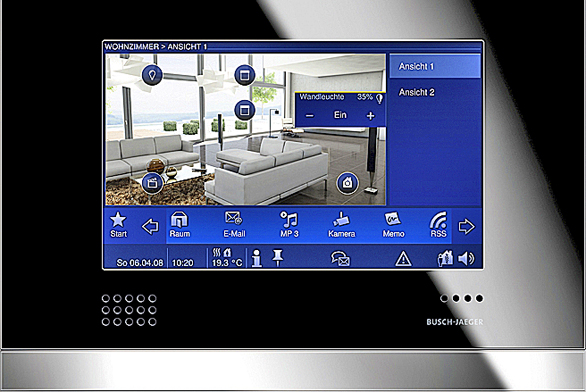

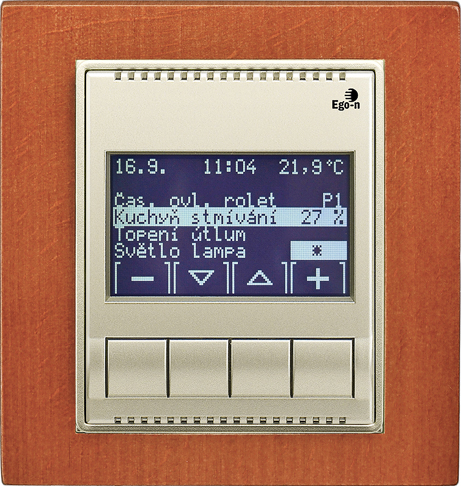

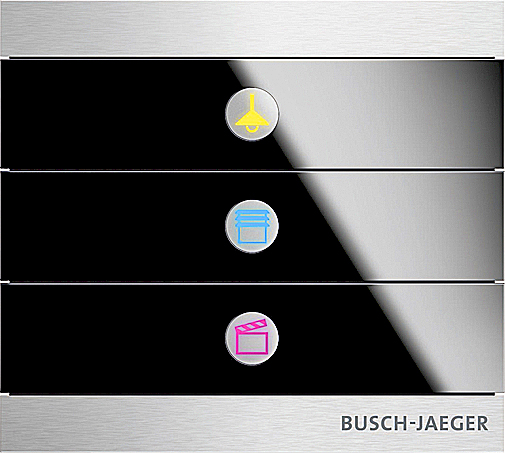

Taková elektroinstalace je sice o něco nákladnější než běžná, získáte s ní však výrazný komfort a úspory energií. Inteligentní elektroinstalace dokáže řídit osvětlení, ovládat rolety i žaluzie, regulovat vytápění a klimatizaci a dálkově ovládat spotřebiče i ve chvíli, kdy nejste doma. Součástí elektroinstalace pak nejsou jen běžné spínače, ale především snímače. Je až neuvěřitelné, co inteligentní elektroinstalace zvládá: větráte-li oknem, vypne topení tam, kde se větrá.

Začíná-li pršet, zavře střešní okna. Když se venku začne stmívat, zatáhne žaluzie tam, kde se svítí. Natáčením lamel rolet či žaluzií upravuje přístup slunečních paprsků do místnosti, čímž může zvyšovat či snižovat teplotu a regulovat tak vytápění a klimatizaci (pomocí připojené povětrnostní stanice). Nejste-li doma, vypne veškeré nepotřebné zásuvky a spot­řebiče (samozřejmě kromě lednice apod.). Jste-li na dovolené, simuluje vaši přítomnost a odrazuje zloděje. A můžete ji naučit i dalším „kouskům"...

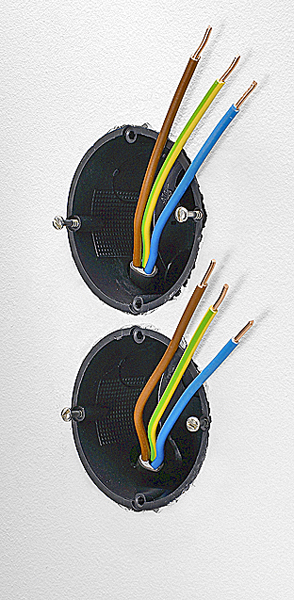

Elektroinstalační krabice

Bez ohledu na to, zda se rozhodnete pro běžnou, nebo inteligentní elektroinstalaci, mají elektroinstalační krabice dva základní úkoly:

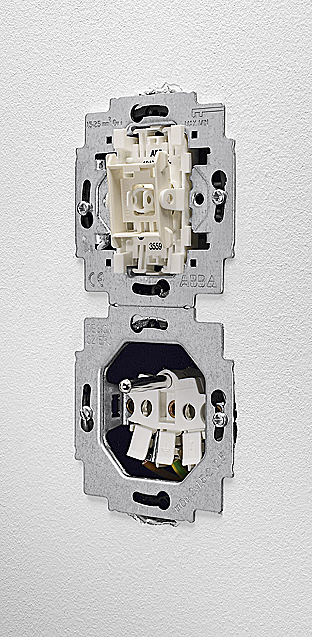

1) uložení a připojení elektroinstalačních přístrojů (spínače, zásuvky, stmívače apod.)
2) odbočení nebo ukončení vedení (již se příliš nepoužívá)

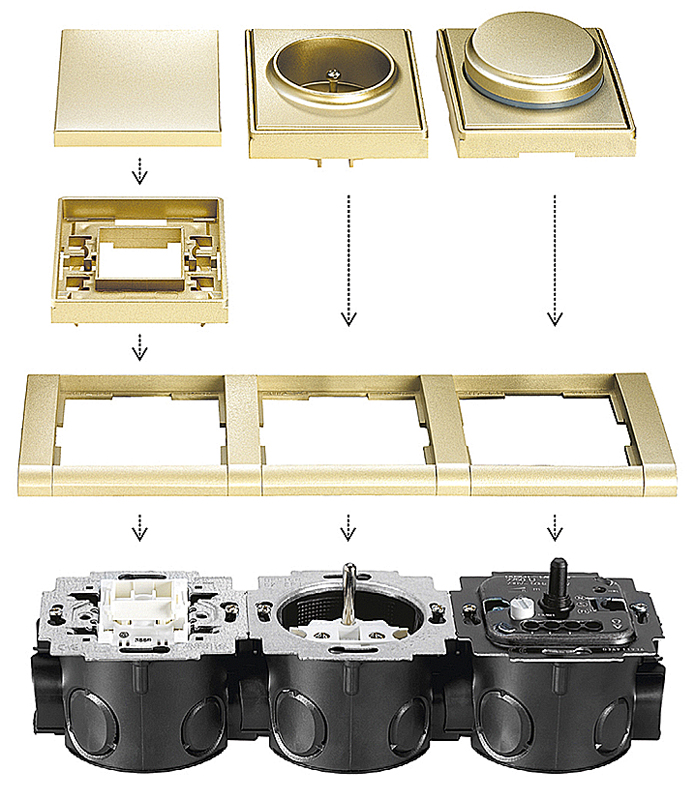

Berte v úvahu i možnost dodatečného osazení elektroinstalace dalšími přístroji. Z tohoto důvodu používejte co nejhlubší krabice. Jejich hloubka by v žádném případě neměla být menší než 45 mm. Krabice lze sestavovat do vícenásobných řad vodorovně i svisle. Tím máte zajištěno, že např. v kuchyni mů­žete mít po ruce sestavu spínače osvětlení + 3 zásuvky. Vše na jednom místě a v jednom designu.

Jističe a pojistky aneb nadproudová ochrana

Důležitá součást elektrických instalací, která mj. zabezpečuje ochranu proti zkratům a přetížení. Jističe jsou dimenzovány podle výpočtu celkového odběru objektu připojeného na přípojku. Tyto výpočty a dimenzování by měly být součástí projektu. Při projektování zvažte, zda budete vedle jednofázové instalace (většinou 6-25 A, 250 V) potřebovat i třífázovou (25 A, 400 V) elektroinstalaci pro připojení větších spotřebičů.

Ochrana před nebezpečným dotykem

Za nejvýznamnější doplňkovou ochranu v domovních elektroinstalacích můžeme označit proudové chrániče. Největší ne­bezpečí úrazu elektrickým proudem v do­mácnostech hrozí v koupelnách (používání elektrospotřebičů ve vaně či v mokrém prostředí), v kuchyních, v dílnách a při užívání elektrické zahradní techniky. Natečení vody do zásuvky ne­bo přeseknutí či zlomení přívodní šňůry je poměrně časté, také malé děti rády zkoumají zásuvky.

V nebezpečných situacích vypíná proudový chránič přívod elektrické energie v řádu milisekund. Proudové chrániče mají i významnou funkci při zabezpečení domů před vznikem požáru. Současné předpisové normy vyžadují povinné používání proudových chráničů prakticky pro všechny zá­suvkové obvody. Ve starších instalacích lze instalovat zásuvky nebo moduly s proudovým chráničem.

text: Ing. Josef Kunc, foto: archiv
